Сетевой и моторный дроссель для частотного преобразователя: как выбрать и чем отличаются фильтры dU/dt и синус-фильтры

Частотный преобразователь (ПЧ) позволяет регулировать скорость электродвигателя, но условия его работы зависят не только от мощности и настроек. Имеют значение качество питающей сети, характеристики двигателя, длина моторного кабеля и особенности монтажа. В одних случаях полезен сетевой дроссель, в других требуется выходной дроссель, фильтр dU/dt или синус-фильтр. Эти устройства выполняют разные функции, поэтому выбирать их только по мощности в киловаттах нельзя.

Разберём, где устанавливается каждое устройство, какие проблемы оно решает и какие сведения нужны для инженерного подбора.

Сетевой дроссель: что он делает на входе ПЧ

Сетевой (входной) дроссель устанавливается со стороны питания преобразователя. Он добавляет индуктивное сопротивление в питающую цепь и может снизить отдельные импульсные нагрузки и гармонические составляющие входного тока. Такое решение рассматривают при соответствующих требованиях к питающей сети и работе привода.

Однако сетевой дроссель не является универсальным средством решения любых проблем электромагнитной совместимости (ЭМС). Он не заменяет автоматически специализированный ЭМС-фильтр, активный фильтр гармоник или меры по правильной прокладке и заземлению кабелей. При подборе необходимо учитывать входной ток ПЧ, напряжение и частоту сети, индуктивность или процентное реактивное сопротивление, допустимое падение напряжения и рекомендации изготовителя.

Практический вопрос: если в шкафу уже установлен сетевой дроссель, нужен ли моторный? Ответ зависит от условий на стороне двигателя: входной дроссель не выполняет функцию выходного фильтра.

Моторный дроссель: зачем он между ПЧ и двигателем

Моторный, или выходной, дроссель ставится на выходе частотного преобразователя, в цепи между ПЧ и двигателем. Он добавляет индуктивность в выходную цепь и в определённых условиях помогает уменьшить неблагоприятные высокочастотные воздействия, связанные с широтно-импульсной модуляцией (ШИМ).

Одна из типичных причин рассмотреть выходное устройство — значительная длина моторного кабеля. Универсального порога длины кабеля нет: допустимые условия зависят от модели ПЧ, параметров кабеля, двигателя, частоты ШИМ и выбранного выходного устройства.

Моторный дроссель не следует без проверки считать полноценной заменой фильтру dU/dt или синус-фильтру. Если цель — ограничить крутизну фронтов напряжения на клеммах двигателя, необходимо оценить параметры именно такого защитного решения.

Что такое dU/dt и почему это важно для изоляции двигателя

Выходное напряжение современного ПЧ формируется быстрыми коммутациями силовых ключей. Параметр dU/dt характеризует скорость изменения напряжения во времени. Быстрые фронты и отражения импульсов в моторном кабеле способны создавать дополнительные электрические нагрузки на изоляцию обмоток, особенно при неблагоприятном сочетании длины кабеля и параметров двигателя.

Фильтр dU/dt предназначен прежде всего для уменьшения крутизны фронтов и связанных с ними перенапряжений на двигателе. При этом напряжение на выходе фильтра, как правило, остаётся импульсным: фильтр dU/dt не превращает его автоматически в практически синусоидальное.

При подборе проверяют допустимые серию ПЧ, ток, напряжение, частоту ШИМ и параметры кабеля. Совпадение мощности в карточке товара само по себе не подтверждает совместимость.

Синус-фильтр: когда требуется более плавная форма напряжения

Синус-фильтр устанавливают на выходе частотного преобразователя, когда по условиям применения необходимо получить на клеммах двигателя напряжение, более близкое к синусоидальному. Он существенно ослабляет высокочастотные составляющие импульсного выходного напряжения.

Такое решение может рассматриваться, например, при работе с некоторыми двигателями, не рассчитанными на прямое питание от ПЧ, или при сложных кабельных трассах. При этом синус-фильтр не отменяет ограничения по длине кабеля, требования к ЭМС и защитному заземлению. Его применение проверяют по документации всего комплекта.

Дополнительно важно проверить совместимость с режимом управления приводом, рабочей и коммутационной частотой, а также рекомендации по монтажу и охлаждению. Неподходящий фильтр может ухудшить работу привода.

Сравнение сетевого дросселя, моторного дросселя, dU/dt и синус-фильтра

Устройство	Место установки	Основная задача	Важное ограничение
Сетевой дроссель	Перед входом ПЧ	Добавить входной импеданс, уменьшить часть неблагоприятных воздействий со стороны сети	Не заменяет выходную защиту двигателя
Моторный дроссель	Между ПЧ и двигателем	Добавить выходную индуктивность и смягчить определённые воздействия ШИМ	Не равнозначен полноценному dU/dt- или синус-фильтру
Фильтр dU/dt	Между ПЧ и двигателем	Ограничивать скорость изменения напряжения и пики на клеммах двигателя	Выходное напряжение остаётся импульсным
Синус-фильтр	Между ПЧ и двигателем	Формировать напряжение, близкое к синусоидальному	Не отменяет проверку кабеля, ЭМС и ограничений производителя

Ключевое различие: выбор определяется не названием устройства, а конкретной проблемой и требованиями производителя ПЧ и двигателя.

Как подобрать устройство: пошаговый алгоритм

Шаг 1. Установить место и характер проблемы. Если нужно оценить входную сеть — начинают с требований к сетевому дросселю и качеству питания. Если вопрос связан с моторным кабелем и нагрузкой на изоляцию — рассматривают выходные решения.

Шаг 2. Записать точную модель частотного преобразователя. Нужны полное обозначение, напряжение, номинальный ток, режим нагрузки и версия руководства. Для ПЧ с режимами HD/ND важно не перепутать значения токов и перегрузочную способность.

Шаг 3. Проверить двигатель. Уточняют напряжение, номинальный ток, тип двигателя, характеристики изоляции и указания изготовителя по работе от ПЧ.

Шаг 4. Описать кабель. Нужны фактическая длина трассы, тип и экранирование кабеля, схема прокладки, заземление и наличие параллельно подключённых двигателей, если это предусмотрено системой.

Шаг 5. Сверить заводскую таблицу. Подбирать устройства следует не по абстрактному правилу «один фильтр на 2,2 кВт», а по таблице совместимости и техническим ограничениям производителя.

Шаг 6. Проверить условия монтажа. Учитывают охлаждение, размещение внутри шкафа, электрические зазоры, защитное заземление и требования конкретного руководства. Электромонтаж и пусконаладку выполняет квалифицированный персонал с соблюдением мер электрической безопасности.

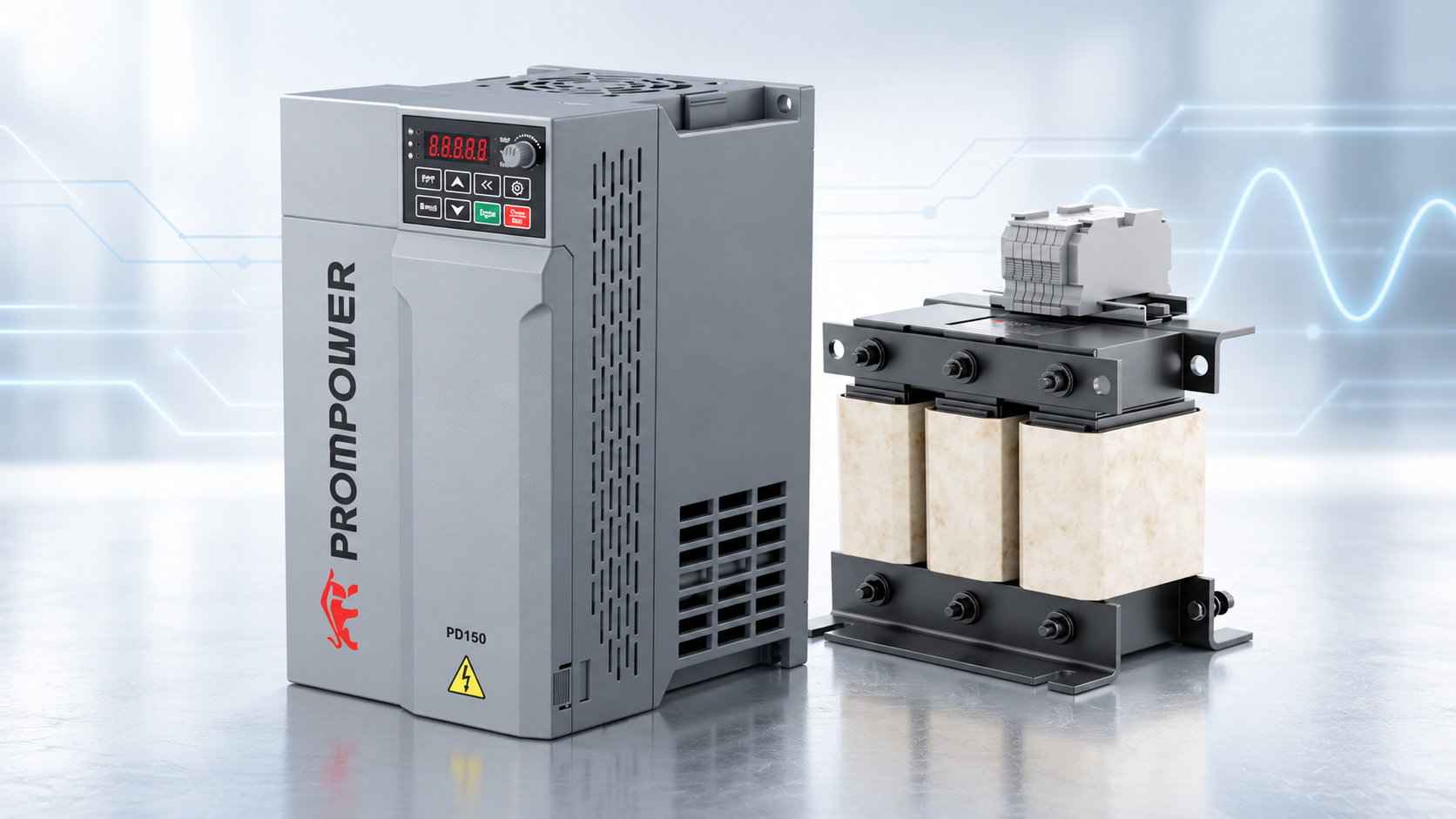

Пример: как рассматривать подбор для PROMPOWER PD150

Предположим, проектируется привод с преобразователем PROMPOWER PD150 для трёхфазной сети класса 400 В и двигателем номинальной мощностью 2,2 кВт. Первое действие — определить полное обозначение исполнения ПЧ и сверить номинальные токи и режим нагрузки с руководством. Далее открывают раздел с рекомендованными входными и выходными устройствами.

Руководство PD150 содержит таблицы подбора сетевых и моторных дросселей и синус-фильтров. Для конкретного исполнения необходимо сверить заводскую строку подбора, токи и ограничения применения. Без такой сверки нельзя рекомендовать определённый артикул.

Дроссели dU/dt PROMPOWER представлены в каталоге ИРСАС, но применимость конкретного исполнения к выбранному PD150 необходимо подтверждать отдельно.

Для подбора пользователю достаточно передать специалисту ИРСАС модель преобразователя, данные двигателя, длину кабеля и особенности объекта. Эти данные позволяют перейти от общего типа фильтра к проверке конкретного исполнения.

Частые ошибки при выборе и установке

Выбирают по киловаттам, игнорируя ток. Два преобразователя одинаковой мощности могут иметь разные номинальные токи и допустимые режимы нагрузки.

Путают вход и выход. Сетевой дроссель не предназначен для решения тех же задач, что фильтр между ПЧ и двигателем.

Считают любой моторный дроссель фильтром dU/dt. У устройств могут отличаться назначение, состав и подтверждённые характеристики.

Используют чужие ограничения по длине кабеля. Значения, допустимые для одной серии ПЧ и конкретного фильтра, не следует переносить на другие изделия.

Не проверяют частоту ШИМ и режим управления. От них может зависеть допустимость применения выходного фильтра.

Игнорируют монтаж и заземление. Даже правильно подобранный фильтр требует установки по заводскому руководству.

Ответы на частые вопросы

Обязателен ли сетевой дроссель для каждого частотного преобразователя?

Нет универсального требования устанавливать его с каждым ПЧ. Решение зависит от документации конкретного преобразователя, параметров питающей сети и условий эксплуатации.

Можно ли ставить сетевой и моторный дроссели одновременно?

В принципе они решают задачи на разных сторонах преобразователя. Но применимость конкретной комбинации необходимо подтвердить по документации оборудования.

dU/dt-фильтр и синус-фильтр — одно и то же?

Нет. dU/dt-фильтр уменьшает крутизну фронтов импульсов и связанные перенапряжения, а синус-фильтр рассчитан на более глубокое сглаживание формы выходного напряжения.

Если двигатель находится далеко от ПЧ, синус-фильтр обязателен?

Не обязательно. Нужны точная длина и тип кабеля, модель преобразователя, параметры двигателя, особенности установки и заводские ограничения. Без этих данных нельзя назвать корректный универсальный порог.

Можно ли подобрать фильтр только по модели двигателя?

Нет. Необходимо учитывать также характеристики ПЧ, кабель, режим нагрузки и требования к самому фильтру.

Где посмотреть оборудование и получить помощь с подбором

На сайте ИРСАС представлены категории сетевых дросселей, моторных дросселей, дросселей dU/dt и синус-фильтров. При выборе ориентируйтесь не только на название серии, но и на подтверждённые параметры совместимости.

Для подбора передайте специалистам ИРСАС: полное обозначение ПЧ, характеристики двигателя, длину и тип моторного кабеля, а также описание задачи — качество сети, ограничение пиков напряжения, работа на удалённый двигатель или иная проблема. По этим сведениям специалисты смогут проверить подходящие варианты по технической документации.
