Настройка частотного преобразователя: основные параметры и первый запуск
После подключения частотного преобразователя необходимо правильно настроить его перед первым запуском электродвигателя. Простого включения питания недостаточно: ПЧ должен знать параметры двигателя, источник команды запуска, способ задания частоты и допустимый режим разгона и торможения.
В этой статье разберём базовую настройку частотного преобразователя перед первым запуском. Названия и номера параметров у разных производителей и серий отличаются, поэтому конкретные значения необходимо сверять с руководством используемого ПЧ.
Что нужно проверить перед настройкой ПЧ

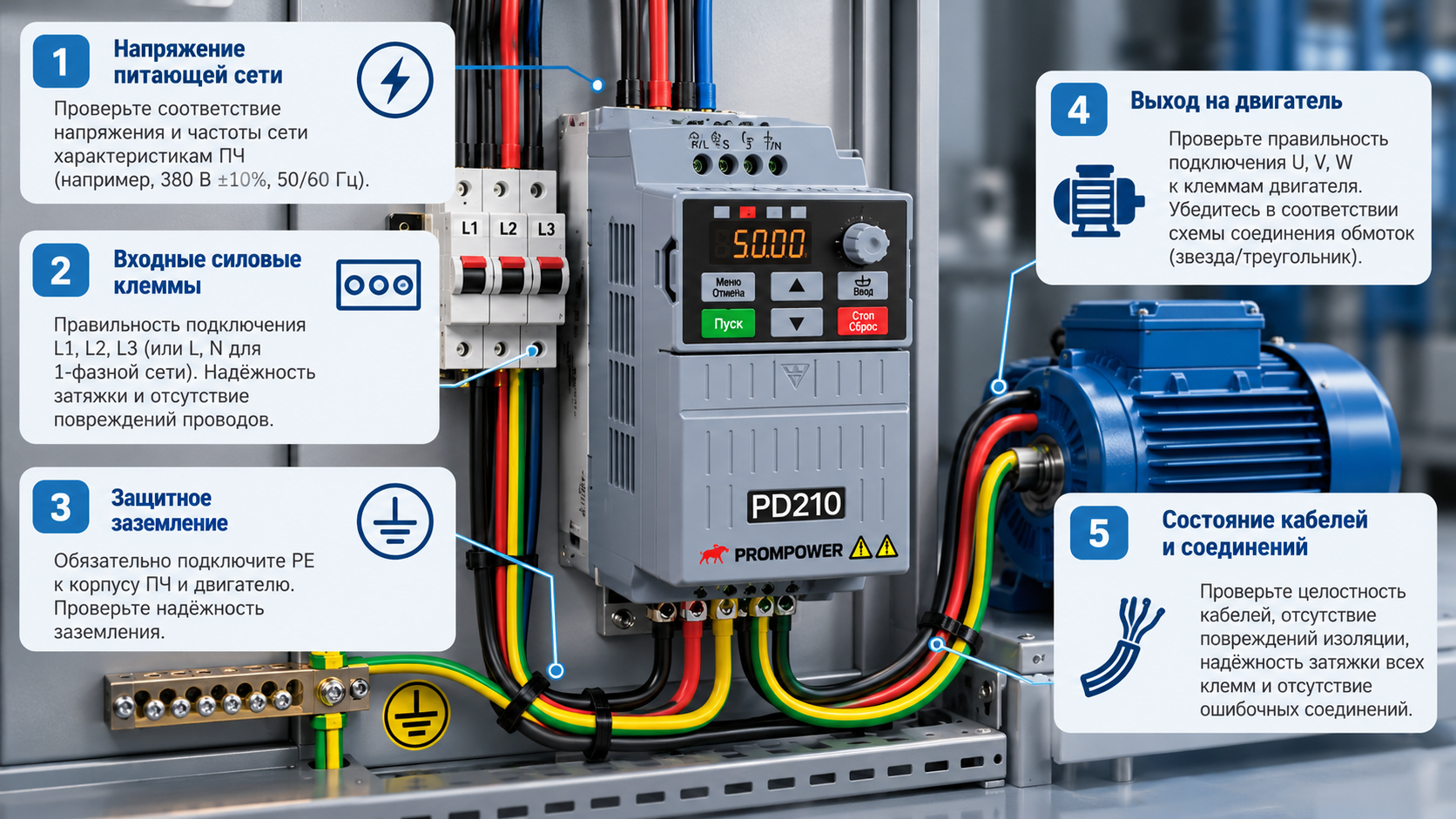

До программирования преобразователя необходимо убедиться, что силовая часть подключена правильно.
Проверьте:
- соответствие напряжения питающей сети преобразователю;
- правильность подключения входных силовых клемм;
- подключение двигателя к выходу ПЧ;
- схему соединения обмоток двигателя;
- защитное заземление ПЧ и двигателя;
- отсутствие повреждений кабелей и ошибочных соединений.
Настройка параметров не может компенсировать ошибку в силовом подключении.
Какие данные двигателя нужны для настройки
Основные данные берутся с шильдика электродвигателя. В зависимости от возможностей преобразователя могут потребоваться:
- номинальная мощность двигателя;
- номинальное напряжение;
- номинальный ток;
- номинальная частота;
- номинальная скорость вращения;
- коэффициент мощности и другие параметры, если они используются конкретным ПЧ.
Особенно важно правильно задать номинальный ток двигателя. Эти данные используются преобразователем в алгоритмах управления и защитных функциях.
Основные параметры частотного преобразователя

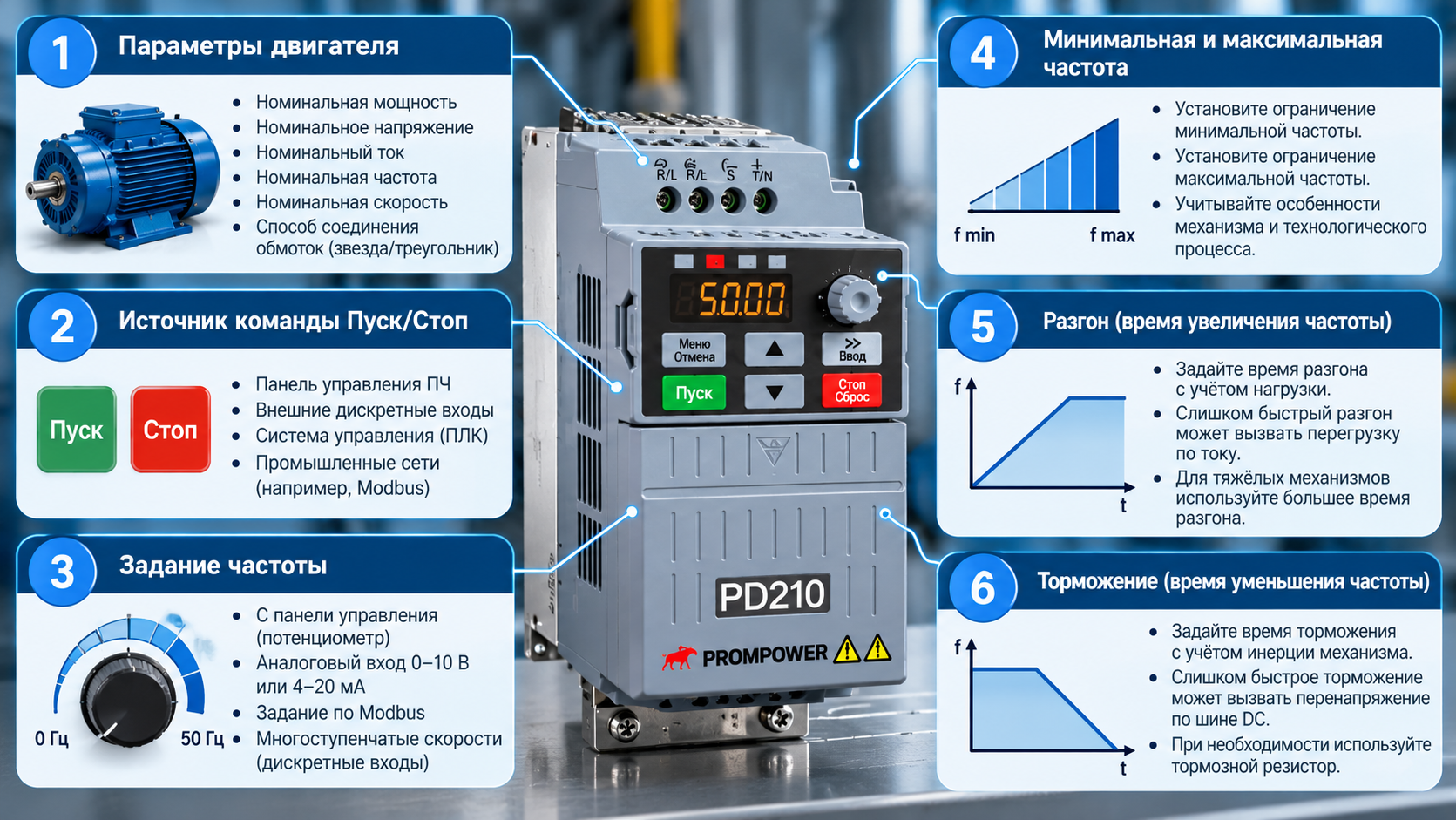

Перед первым запуском обычно требуется настроить несколько групп параметров.
1. Параметры электродвигателя
В ПЧ вводятся данные с шильдика двигателя. Не следует подставлять параметры только по мощности двигателя, если фактические паспортные данные доступны.
2. Источник команды Пуск/Стоп
Необходимо определить, откуда преобразователь будет получать команду запуска.
Это может быть:
- панель управления ПЧ;
- внешние кнопки или переключатели;
- дискретные выходы ПЛК;
- промышленный интерфейс связи.
Для первого тестового запуска часто удобно использовать панель самого преобразователя, если это допускается инструкцией и условиями оборудования.
3. Источник задания частоты
Следующий параметр определяет, откуда ПЧ получает команду требуемой частоты вращения.
В зависимости от модели доступны:
- кнопки или регулятор на панели ПЧ;
- внешний потенциометр;
- аналоговый сигнал 0–10 В;
- аналоговый сигнал 4–20 мА;
- RS-485 / Modbus RTU;
- ПЛК или другая система управления.
4. Минимальная и максимальная частота
Ограничения частоты задаются с учётом двигателя и механизма. Не следует автоматически считать, что любой двигатель и механизм могут безопасно работать во всём диапазоне частот преобразователя.
При работе на низкой скорости необходимо учитывать охлаждение двигателя, а при повышении частоты выше номинальной — характеристики двигателя, нагрузки и механической части установки.
5. Время разгона
Время разгона определяет, насколько быстро преобразователь увеличивает выходную частоту после команды запуска.
Слишком короткий разгон может привести к повышенному току или аварийному отключению, особенно у механизмов с большой инерцией или тяжёлым пуском.
Значение выбирается с учётом нагрузки и требований технологического процесса.
6. Время торможения
Время торможения определяет скорость снижения частоты при остановке.
Если механизм обладает большой инерцией, слишком быстрое торможение может привести к росту напряжения в звене постоянного тока и аварийному отключению ПЧ.
В таких системах может потребоваться увеличение времени торможения или применение предусмотренной производителем системы динамического торможения.
Нужно ли выполнять автонастройку двигателя
Некоторые частотные преобразователи поддерживают автоматическую идентификацию параметров двигателя — автонастройку или autotuning.
Необходимость и порядок этой процедуры зависят от выбранного режима управления и конкретной модели ПЧ.
Перед запуском автонастройки необходимо изучить руководство преобразователя. Некоторые процедуры выполняются без вращения двигателя, другие могут приводить двигатель во вращение.
Как выполнить первый запуск частотного преобразователя
После ввода основных параметров можно переходить к тестовому запуску.

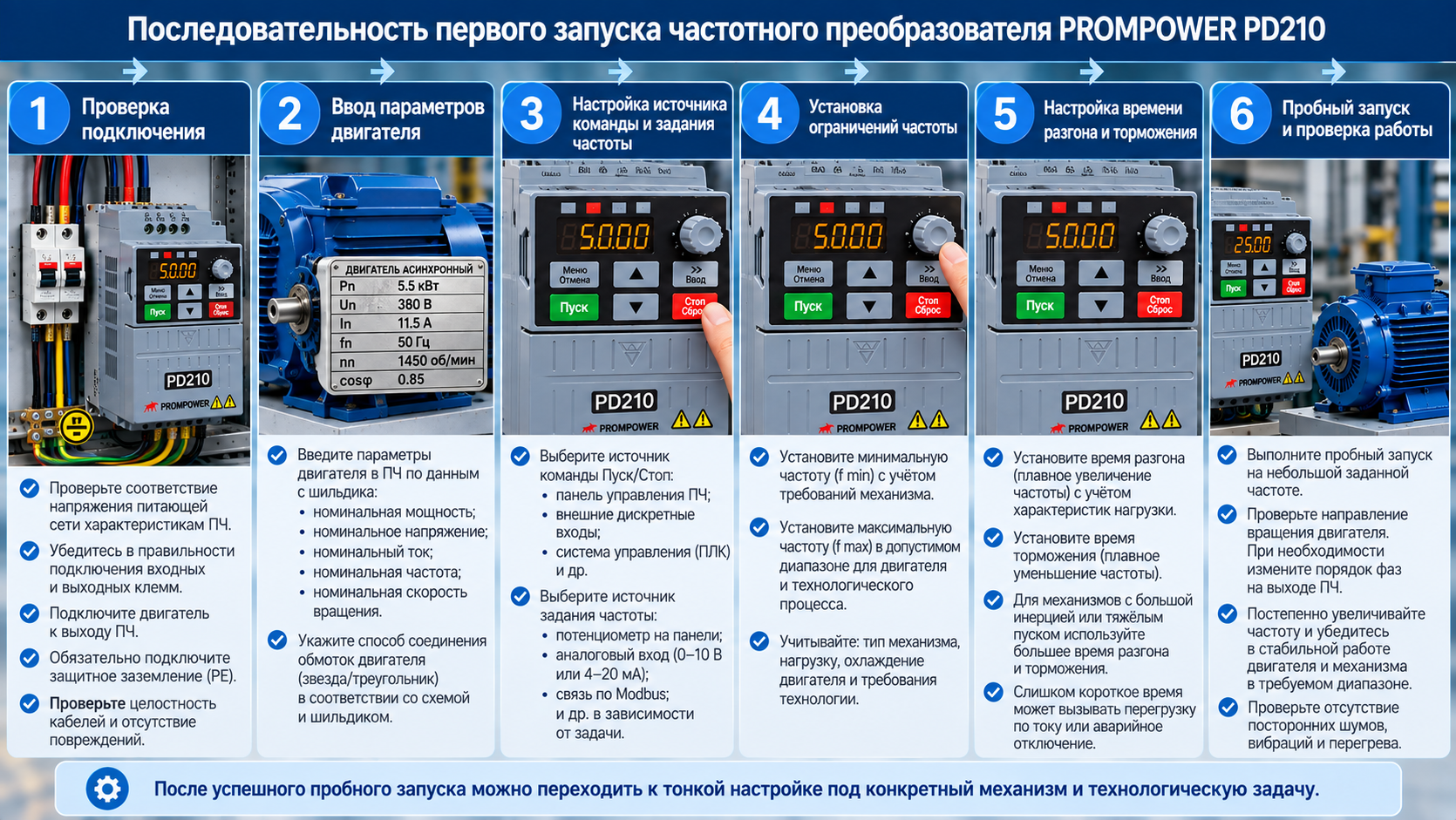

Общий порядок выглядит следующим образом:
- проверить силовые подключения и защитное заземление;
- ввести паспортные параметры двигателя;
- выбрать источник команды запуска;
- выбрать источник задания частоты;
- установить ограничения частоты;
- настроить время разгона и торможения;
- задать небольшую частоту для первого теста;
- подать команду запуска;
- проверить направление вращения и ток двигателя;
- убедиться в отсутствии аварийных сообщений.
Что проверить во время первого запуска
После начала вращения двигателя необходимо контролировать работу всей системы.
Обратите внимание на:
- направление вращения двигателя;
- ток двигателя;
- плавность разгона;
- посторонний шум и вибрацию;
- работу механизма;
- сообщения и коды ошибок ПЧ.
Если направление вращения оказалось неправильным, его обычно можно изменить настройкой преобразователя. В зависимости от оборудования также возможно изменить порядок двух выходных фаз при полностью снятом напряжении и с соблюдением требований производителя.
Почему ПЧ уходит в ошибку при разгоне
Одна из возможных причин — слишком интенсивный разгон для конкретного двигателя и механизма. При тяжёлой нагрузке или большой инерции привод может потребовать большего времени разгона.
Однако авария может быть связана и с другими причинами: неправильными параметрами двигателя, перегрузкой, механической неисправностью, ошибкой подключения или неправильным подбором преобразователя.
Поэтому код аварии необходимо расшифровывать по руководству конкретной модели ПЧ.
Почему ПЧ выдаёт ошибку при торможении
При быстром замедлении двигатель может работать в генераторном режиме и возвращать энергию в звено постоянного тока преобразователя.
Если эта энергия не может быть рассеяна или использована системой, напряжение может увеличиться до уровня срабатывания защиты.
В зависимости от задачи применяют увеличение времени торможения либо предусмотренные производителем решения для динамического торможения.
Подробнее о подборе тормозного резистора читайте в статье «Как подобрать тормозной резистор к частотному преобразователю».
Типичные ошибки при настройке частотного преобразователя
- не введены реальные паспортные данные двигателя;
- неправильно выбран источник команды запуска;
- неправильно выбран источник задания частоты;
- задано неподходящее время разгона или торможения;
- не учтены ограничения двигателя и механизма;
- изменяется большое количество параметров без понимания их назначения;
- код ошибки сбрасывается без выяснения причины его появления.
Нужно ли менять все заводские настройки
Нет. Для первого запуска обычно нет необходимости изменять все параметры преобразователя.
Следует настроить только параметры, необходимые для конкретного двигателя, способа управления и технологической задачи. Остальные настройки лучше не изменять без необходимости и понимания их назначения.
Что делать после успешного первого запуска
После проверки двигателя на небольшой частоте можно постепенно проверить работу привода в требуемом диапазоне скоростей и под рабочей нагрузкой.
При этом контролируются ток двигателя, работа механизма, разгон, торможение и отсутствие аварий.
После завершения настройки полезно сохранить или записать изменённые параметры. Это значительно упрощает обслуживание оборудования и восстановление настроек в дальнейшем.
FAQ
Какие параметры обязательно задать перед первым запуском ПЧ?
Необходимо проверить требования руководства конкретного преобразователя. Обычно задаются параметры двигателя, источник команды запуска, источник задания частоты, ограничения частоты и параметры разгона и торможения.
Какую частоту установить для первого запуска?
Первый тест рекомендуется выполнять на небольшой заданной частоте, достаточной для проверки направления вращения и работы привода. Универсального значения для всех механизмов нет.
Нужно ли выполнять автонастройку ПЧ?
Это зависит от преобразователя и выбранного режима управления. Если производитель требует или рекомендует автонастройку для используемого режима, её выполняют в соответствии с инструкцией.
Почему двигатель не запускается после настройки ПЧ?
Необходимо проверить источник команды запуска, источник задания частоты, блокировки, входные сигналы, параметры двигателя и наличие активной ошибки преобразователя.
Можно ли вернуть заводские настройки ПЧ?
У большинства преобразователей предусмотрен сброс параметров, но процедура отличается у разных моделей. Перед сбросом необходимо учитывать, что пользовательские настройки могут быть потеряны.
Подключение и выбор частотного преобразователя
Перед настройкой ПЧ необходимо правильно подключить к питающей сети и электродвигателю. Этому посвящена отдельная статья «Как подключить частотный преобразователь: схема подключения двигателя и сети».
Если преобразователь ещё не выбран, сначала необходимо определить напряжение сети, номинальный ток двигателя, характер нагрузки и требуемую перегрузочную способность.
Посмотреть доступные модели можно в каталоге частотных преобразователей.
Заключение
Базовая настройка частотного преобразователя начинается с ввода параметров двигателя и выбора источников команд. Затем задаются ограничения частоты, время разгона и торможения и выполняется тестовый запуск.
После первого запуска необходимо проверить направление вращения, ток двигателя и работу механизма. Номера параметров и дополнительные процедуры всегда следует уточнять по руководству конкретной модели частотного преобразователя.
