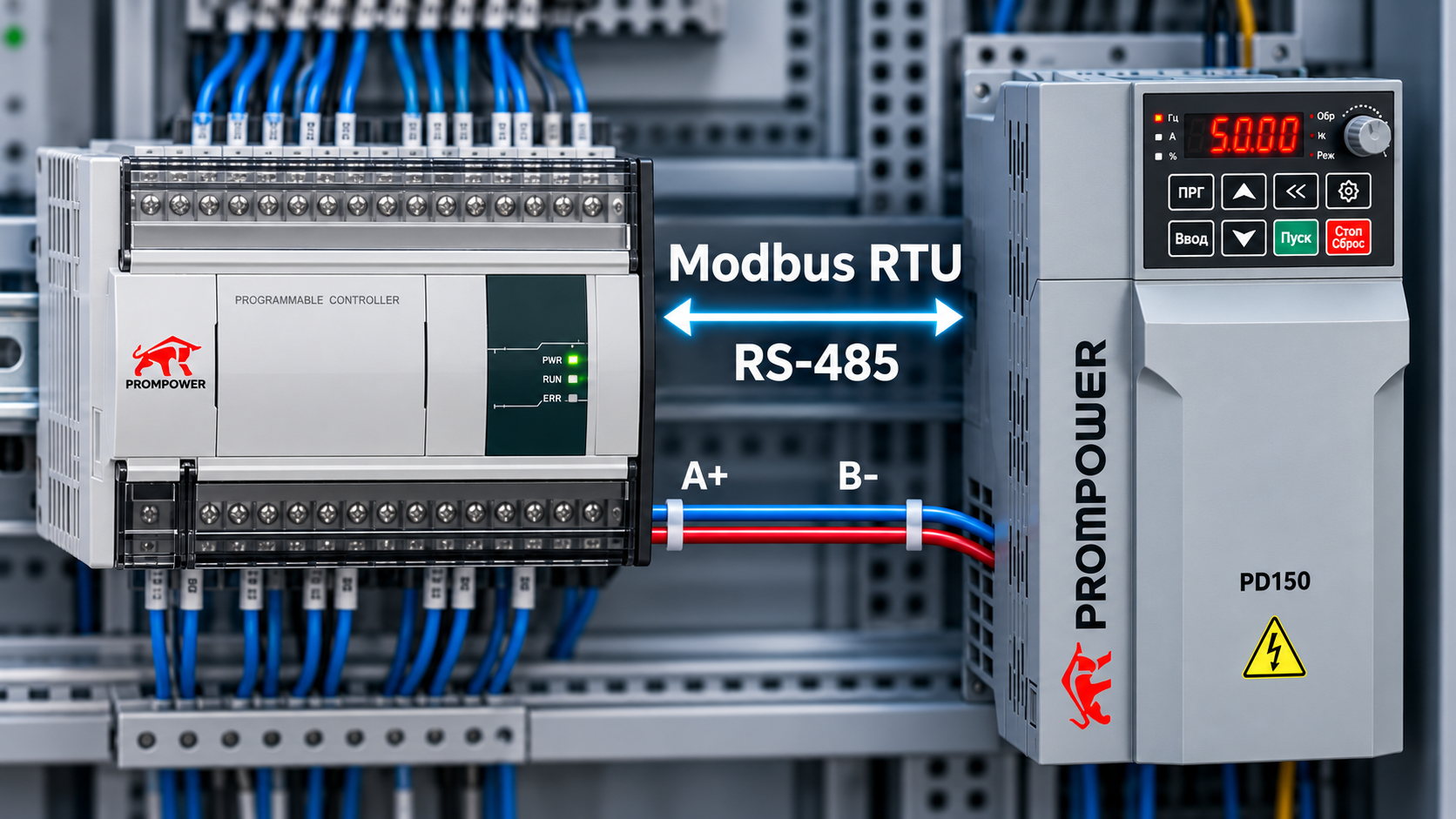

Modbus RTU и RS-485 в частотном преобразователе: подключение к ПЛК и настройка обмена

Частотный преобразователь можно включить в систему управления не только дискретными и аналоговыми сигналами, но и через последовательную сеть. В таком случае программируемый логический контроллер (ПЛК) получает данные о состоянии привода, текущей частоте и ошибках, а при соответствующей конфигурации — передаёт команды и задания. Один из распространённых вариантов связи — Modbus RTU по физическому интерфейсу RS-485.

Однако одинаковая надпись «Modbus RTU» на двух преобразователях не гарантирует одинаковых регистров или параметров настройки. Это хорошо видно на примере серий PROMPOWER PD150, PD210 и PD310: все три поддерживают Modbus RTU, однако карты регистров, заводские настройки последовательного обмена и способы масштабирования задания частоты различаются.

Ниже — порядок подготовки подключения и проверки связи по официальным руководствам. Это технический ориентир для квалифицированных специалистов, а не готовая схема безопасного управления конкретной установкой.

RS-485 и Modbus RTU — не одно и то же

RS-485 описывает физический способ передачи дифференциальных электрических сигналов по линии связи. Modbus RTU определяет, как устройства упаковывают запросы и ответы: адрес ведомого, код функции, данные и контроль CRC. Поэтому для работоспособной системы недостаточно просто соединить два провода: оба устройства должны использовать согласованные параметры последовательного обмена и поддерживать соответствующие функции протокола.

В типичной системе ПЛК выступает ведущим узлом (инициирует запросы), а преобразователь частоты — ведомым (отвечает по своему адресу). В пределах одной линии каждому ведомому назначают собственный адрес. В зависимости от задачи ПЛК может только считывать параметры либо дополнительно управлять приводом.

Что проверить до подключения частотного преобразователя к ПЛК

До выбора кабеля и регистров нужно выяснить, имеет ли ПЛК собственный порт RS-485 с поддержкой Modbus RTU Master или ему необходим отдельный коммуникационный модуль. В документации ПЛК проверяют название и назначение клемм, режим порта, его электрическую развязку, допустимую скорость и формат данных. Один только физический порт RS-485 не подтверждает поддержку роли ведущего Modbus RTU.

Также заранее определяют задачи обмена: достаточно ли считывать состояние и аварии, требуется ли задавать частоту или необходимо передавать команды пуска и останова. Последний сценарий требует отдельной оценки безопасности установки: сетевой протокол не является заменой независимых аппаратных цепей безопасности.

Подключение RS-485: клеммы и терминаторы

У PROMPOWER обозначения клемм различаются:

Серия ПЧ	Клеммы связи	Подключение терминатора 120 Ом	Источник
PD150	A+, B−	Переключатель J1	Руководство PD150 v1.0, стр. 82–83
PD210	485+, 485−	Джампер J11; отдельно J9 — фильтрующая ёмкость	Руководство PD210 v2.0, стр. 216–217
PD310	485+, 485−	DIP-переключатель S2	Руководство PD310 v2.2, стр. 257–258

Для сети RS-485 предпочтительна линейная топология без длинных ответвлений. В заводских руководствах описаны экранированная витая пара и согласование линии 120 Ом на первом и последнем узле. Не следует включать терминатор на каждом промежуточном устройстве: это излишне нагружает линию. Подключение экрана, сигнального общего провода и защитного PE выполняют по схемам производителя ПЧ и ПЛК с учётом условий электромагнитной совместимости (ЭМС).

Важная деталь: обозначения A/B у оборудования разных производителей могут трактоваться по-разному. Не ориентируйтесь только на совпадение букв: сверяйте электрическое назначение клемм по руководству конкретного ПЛК. Если обмена нет, проверяют полярность пары по документации обоих устройств, а не перебирают подключения на работающей установке.

Настройка Modbus RTU: адрес, скорость, формат кадра

Участники сети должны иметь одинаковые скорость передачи, чётность, количество бит данных и стоп-битов. Адрес преобразователя должен совпадать с адресом, который опрашивает ПЛК. Обычно используют уникальные адреса от 1 до 247; адрес 0 служит для широковещательных сообщений, ответы на которые не предусматриваются.

По официальным руководствам доступны следующие настройки:

Параметр	PD150	PD210	PD310
Адрес ведомого	Fd-02	Fd-02	Fd-02
Скорость передачи	Fd-00	Fd-00	Fd-00
Формат кадра	Fd-01	Fd-01	Fd-01
Значение Fd-00 для 9600 бит/с	3	5	5
Значение Fd-01 для 8-N-1	0	3	3
Заводское значение Fd-01 по таблице	0 (8-N-1)	0 (8-N-2)	0 (8-N-2)
Выбор протокола	Modbus RTU через параметры группы Fd	Modbus RTU через параметры группы Fd	Fd-06 = 0 (Modbus RTU)

Источники: PD150, стр. 83; PD210, стр. 218; PD310, стр. 258–259.

Это пример того, почему нельзя механически переносить числовые значения параметров с одной серии на другую. Например, одинаковое значение Fd-00 = 5 означает 38400 бит/с у PD150, но 9600 бит/с у PD210/PD310. Перед настройкой проверяйте параметры и ревизию руководства именно своего изделия.

В PD150 есть неоднозначность документации: описание клемм на стр. 82 упоминает диапазон 300–38400 бод, тогда как таблица значений Fd-00 на стр. 83 начинается с 1200 бит/с. Для практической инструкции используйте документированную таблицу Fd-00 и не закладывайте 300/600 бит/с для PD150 без подтверждения производителя.

Что нужно переключить для команд и задания частоты

Когда ПЛК должен не только читать состояние, но и управлять приводом, одной настройки интерфейса мало. Источник команд и источник задания частоты должны быть правильно выбраны. В проверенных таблицах руководств указано:

Назначение	PD150	PD210	PD310
Выбор сетевого источника команд	F0-00 = 2	F0-00 = 2	F0-00 = 2
Выбор сетевого источника задания частоты	F0-02 = 8	F0-02 = 7	F0-02 = 7
Выбор Modbus RTU среди сетевых интерфейсов	—	—	Fd-06 = 0

Источники: PD150, стр. 83; PD210, стр. 218; PD310, стр. 258–259.

Изменение источника команд может разрешить удалённый запуск механизма. Выполняйте это только в рамках согласованной наладки, при исключённом неожиданном движении двигателя, с проверкой независимой системы безопасности и документации на конкретный привод. Прежде чем передавать управляющие команды, целесообразно проверить только чтение регистров.

Регистры Modbus: PD150 отличается от PD210 и PD310

Ключевое отличие — содержимое регистра 0x1000.

Что требуется	PD150	PD210 и PD310
Задать частоту непосредственно в герцах	0x1000, шаг 0,01 Гц	0x9000, шаг 0,01 Гц
Относительное задание	Не приравнивать к карте PD210/PD310	0x1000, шаг 0,01%
Прочитать выходную частоту	0x1001, шаг 0,01 Гц	0x1002, шаг 0,01 Гц
Передать команду управления	0x1008	0x2000
Прочитать состояние привода	0x1009, отдельные биты	0x3000, перечислимый код состояния

Источники: PD150, стр. 84–85; PD210, стр. 219–220; PD310, стр. 260–261.

Например, значение 3000, записанное в регистр задания частоты с шагом 0,01 Гц, соответствует 30,00 Гц. Однако значение 3000 в регистре 0x1000 у PD210/PD310 означает 30,00%, а не 30 Гц. Фактическая частота при процентном задании зависит от масштабирования и настроек преобразователя. Поэтому при переходе от PD150 к PD210/PD310 нельзя просто оставить прежнюю карту регистров ПЛК.

Различается даже интерпретация команд остановки. Согласно таблицам: у PD150 запись 0005 в 0x1008 означает остановку по рампе, а 0006 — остановку самовыбегом; у PD210/PD310 в 0x2000 эти коды поменяны местами: 0005 — самовыбег, 0006 — по рампе. Это иллюстрирует риск механического переноса команд между сериями, а не является рекомендацией отправлять данные команды на действующий механизм.

Отдельно учитывают адресацию конкретного драйвера ПЛК. В руководстве ПЧ указаны адреса в шестнадцатеричном формате, например 0x1000; некоторые программные среды Modbus показывают адрес в десятичном виде, а некоторые — с префиксом «4xxxx» и смещением на единицу. Перед использованием необходимо выяснить, ждёт ли библиотека ПЛК нулевой offset или отображаемый номер регистра.

Функции чтения и записи и ресурс памяти

Руководство PD150 подтверждает функции 0x03 (чтение регистров) и 0x06 (запись одного регистра). Примеры этих функций также представлены в руководствах PD210 и PD310. Это не основание считать поддержанными любые другие команды Modbus: для каждой функции следует смотреть перечень своего устройства.

Также важно различать адрес регистра и тип памяти, в которой сохраняется параметр. Документация различает оперативные области и параметры конфигурации, которые могут записываться в EEPROM. Производитель предупреждает, что циклическая запись параметров во встроенную энергонезависимую память способна преждевременно исчерпать её ресурс. Часто меняющиеся задания следует передавать через предусмотренные производителем оперативные адреса и только после проверки таблицы доступа к регистрам для конкретной серии и версии ПО.

Источники: PD150, стр. 83–86; PD210, стр. 218–221; PD310, стр. 259–262.

Как проверять связь поэтапно

Сначала выполняют проверку электрической линии, затем параметров порта, а после этого — протокола и регистров. Удобная диагностическая последовательность:

1. Убедиться, что у ПЛК есть Modbus RTU Master, а нужный порт настроен как RS-485, а не RS-232 или Modbus TCP.
2. По схемам обоих устройств проверить назначение линий, общую опорную цепь при необходимости, экран и наличие оконечных резисторов только в концах шины.
3. Сверить уникальный адрес ПЧ, скорость, биты данных, чётность и стоп-биты.
4. Начать с чтения доступного регистра состояния или выходной частоты по документированной карте, без команд запуска.
5. Сравнить полученное числовое значение с единицами измерения и реальным состоянием преобразователя на панели.
6. Только после безопасной проверки чтения и утверждения логики управления отдельно проверять право записи, источники задания, реакции на потерю связи и взаимодействие с защитными цепями.

Сбой может проявляться по-разному. Если ответа вообще нет, вероятны неверный адрес, полярность пары, скорость, формат кадра или неисправность линии. Если возникают ошибки CRC и нестабильный обмен, следует проверить экранирование, трассировку рядом с силовыми кабелями, топологию, терминаторы и электромагнитные помехи. Если связь есть, но привод не реагирует на команды, проверяют разрешённый источник управления, правильность регистра, диапазон и состояние защит. Если частота выглядит неверной, прежде всего проверяют масштабирование и различия между PD150 и PD210/PD310.

Частые вопросы

Можно ли подключить несколько преобразователей к одному RS-485 порту ПЛК?

В общем случае да, при поддерживаемой топологии и электрических характеристиках сети. Каждому ПЧ назначают уникальный адрес; сопротивления согласования располагают на оконечных узлах. Конкретное число устройств и длину линии рассчитывают по характеристикам трансиверов и условиям объекта.

Можно ли использовать одинаковую программу ПЛК для PD150 и PD310?

Не без проверки. Помимо параметров последовательного порта отличаются регистры задания частоты и команд, кодировка состояния и значения некоторых команд. Нужна отдельная карта данных или адаптация программы.

Почему ПЛК читает состояние ПЧ, но не может управлять скоростью?

Возможные причины — выбран локальный источник задания частоты, использован неверный регистр, ошибка доступа на запись или неправильное масштабирование. Начинайте проверку с таблиц F0-00, F0-02 и адресов конкретной серии, а не с повторной отправки произвольных команд.

RS-485 и Modbus TCP — одно и то же?

Нет. Modbus RTU в рассматриваемом сценарии передаётся по последовательной линии RS-485. Modbus TCP применяется поверх Ethernet; поддержка одного варианта не означает наличия второго без соответствующего оборудования.

Где подобрать частотный преобразователь PROMPOWER

В каталоге ИРСАС представлены частотные преобразователи PROMPOWER. При выборе конкретной серии имеет смысл одновременно оценить мощность и выходной ток, режим нагрузки, функции управления и нужные интерфейсы связи. Если система строится с нуля, посмотрите также общий каталог частотных преобразователей.

Перед переходом к сетевому управлению полезно разобраться с общей последовательностью подготовки ПЧ: настройка частотного преобразователя при первом запуске. Подбор модели и совместимости с конкретным ПЛК выполняют по руководствам обоих устройств.

---

Технические источники: PROMPOWER PD150, руководство v1.0 от 13.08.2025, раздел 10, стр. 81–88; PROMPOWER PD210, руководство v2.0 от 25.06.2026, раздел 10, стр. 215–223; PROMPOWER PD310, руководство v2.2 от 11.03.2026, раздел 10, стр. 256–264. Приведённые параметры относятся к указанным редакциям документации. Схема конкретного ПЛК, стендовые испытания и подтверждение совместимости с отдельными моделями не проводились.
