Как выбрать частотный преобразователь для электродвигателя

Правильный выбор частотного преобразователя начинается не с мощности ПЧ в киловаттах, а с параметров электродвигателя и механизма, которым он управляет. Двигатели одинаковой мощности могут иметь разный номинальный ток, а насос, вентилятор, конвейер или подъёмный механизм предъявляют разные требования к перегрузочной способности привода.

Поэтому для точного подбора частотного преобразователя необходимо проверить номинальный ток и напряжение двигателя, параметры питающей сети, характер нагрузки, режим работы и дополнительные функции.

Какие данные нужны для выбора частотного преобразователя

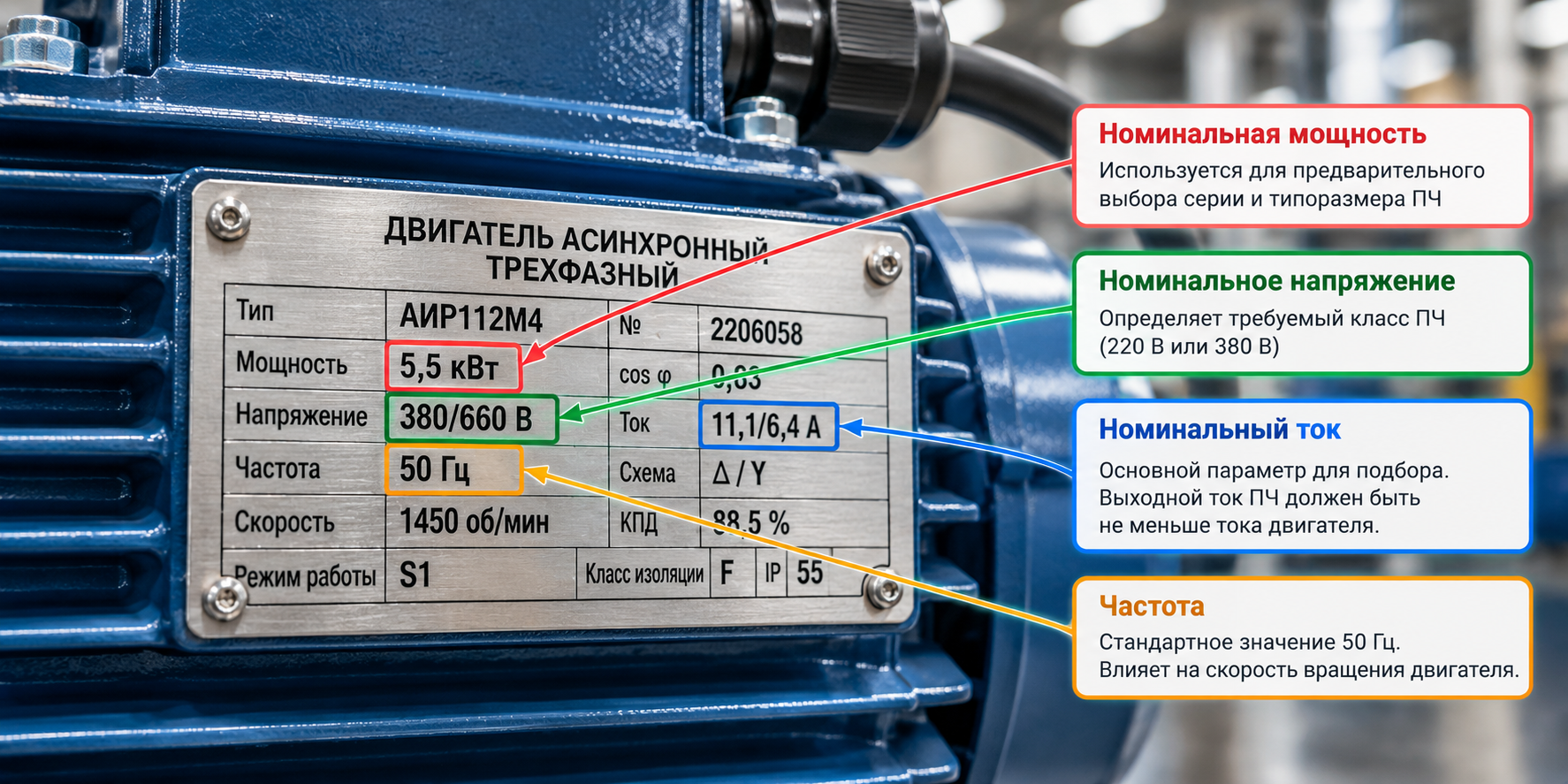

Перед подбором ПЧ желательно найти паспорт электродвигателя или его шильдик. Основные данные указаны непосредственно на табличке двигателя.



Для подбора понадобятся:

• номинальная мощность двигателя, кВт;
• номинальный ток, А;
• номинальное напряжение;
• частота, Гц;
• схема соединения обмоток;
• тип приводимого механизма;
• режим работы и возможные перегрузки.

Если известна только мощность двигателя, предварительно подобрать ПЧ можно по мощности, однако перед окончательным выбором необходимо проверить номинальный ток.

Почему частотный преобразователь лучше подбирать по току

Мощность двигателя в киловаттах удобна для первоначального выбора серии и типоразмера ПЧ, но основным электрическим параметром при подборе является номинальный ток.

Базовое условие можно записать так:

I ПЧ ≥ I двигателя

То есть номинальный выходной ток частотного преобразователя в выбранном режиме работы не должен быть меньше номинального тока электродвигателя.

Например, если установлен двигатель мощностью 5,5 кВт, недостаточно выбрать любой преобразователь с маркировкой 5,5 кВт. Необходимо сравнить ток двигателя с допустимым выходным током конкретного ПЧ.

У разных электродвигателей одной мощности номинальный ток может отличаться. Кроме того, допустимый ток самого преобразователя может зависеть от режима нагрузки.

Как подобрать ПЧ по мощности двигателя

Мощность двигателя остаётся важным ориентиром. Для двигателя 2,2 кВт обычно начинают поиск с преобразователей соответствующего класса мощности, для двигателя 5,5 кВт — с класса 5,5 кВт, для двигателя 7,5 кВт — с класса 7,5 кВт.

Но это только первый этап.

После выбора подходящего класса мощности необходимо проверить:

• номинальный выходной ток ПЧ;
• ток двигателя по шильдику;
• перегрузочную способность преобразователя;
• характер нагрузки;
• напряжение двигателя и сети.

Поэтому правило «мощность ПЧ должна быть равна мощности двигателя» нельзя использовать как единственный критерий выбора.

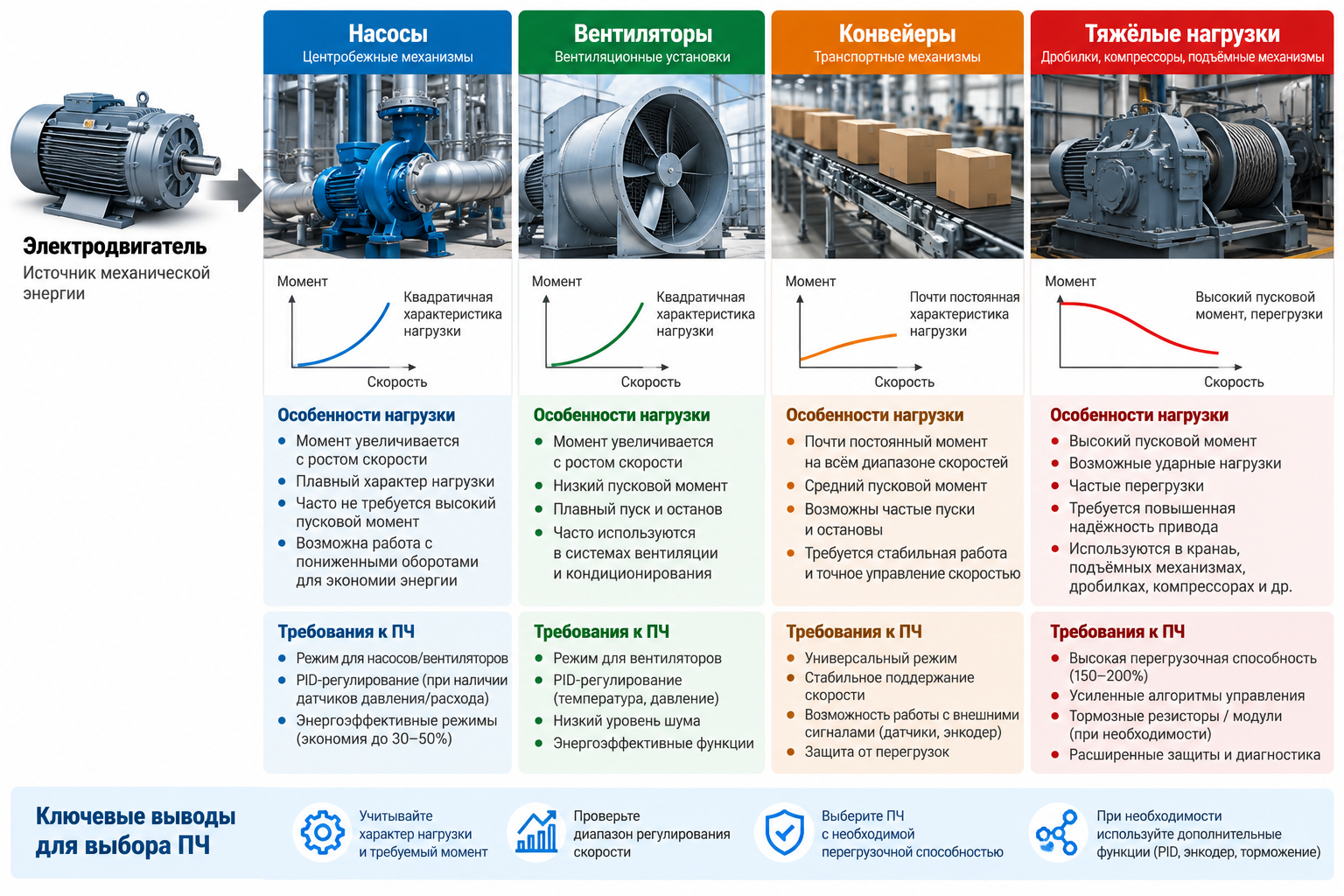

Как учитывать характер нагрузки

Следующий важный параметр — механизм, который приводит в движение электродвигатель.

Для насосов и вентиляторов характер нагрузки обычно отличается от конвейеров, дробилок, мешалок и подъёмных механизмов. Во втором случае при разгоне или изменении нагрузки может потребоваться повышенный момент и большая перегрузочная способность ПЧ.

У производителей преобразователей могут использоваться разные обозначения режимов, например Normal Duty и Heavy Duty. Допустимый выходной ток одного и того же преобразователя в этих режимах может различаться.

Поэтому при сравнении моделей важно смотреть не только на указанную мощность в киловаттах, но и на ток и перегрузочную способность именно для требуемого режима.

Выбор частотного преобразователя 220 или 380 В

Преобразователь должен соответствовать одновременно параметрам питающей сети и напряжению электродвигателя.

Для промышленного оборудования широко применяется схема:

3-фазная сеть 380 В → ПЧ 380 В → 3-фазный электродвигатель 380 В.

Если доступна однофазная сеть 220 В, применяются преобразователи с однофазным входом 220 В. При этом необходимо обязательно проверить требуемое выходное напряжение и схему подключения обмоток двигателя.

Важно различать однофазное питание преобразователя и тип двигателя. Наличие сети 220 В не означает, что для обычного трёхфазного двигателя можно выбрать любой ПЧ на 220 В.

Подробно этот вопрос мы рассмотрим отдельно в статье о выборе частотного преобразователя для сети 220 В.

Нужен ли запас мощности частотного преобразователя

Универсальное правило вроде «всегда брать ПЧ на 20% мощнее двигателя» применять не следует.

Необходимость выбора следующего типоразмера зависит от номинального тока двигателя, перегрузочной способности конкретного преобразователя, характера нагрузки, температуры окружающей среды, условий монтажа и рекомендаций производителя.

Если номинальный ток двигателя превышает допустимый выходной ток выбранного ПЧ, необходимо рассматривать более мощную модель, даже если номинальная мощность двигателя формально совпадает с мощностью, указанной для преобразователя.

Что ещё учитывать при выборе ПЧ

После проверки мощности, тока и напряжения необходимо определить дополнительные требования к системе управления.

В зависимости от задачи могут потребоваться:

• аналоговые входы 0–10 В или 4–20 мА;
• дискретные входы и выходы;
• интерфейс RS-485 и протокол Modbus RTU;
• ПИД-регулятор для насосных и вентиляционных систем;
• возможность подключения тормозного резистора;
• внешняя панель управления;
• защита от перегрузки и перегрева;
• необходимая степень защиты корпуса.

Когда нужен тормозной резистор

При быстром торможении двигателя энергия вращающегося механизма может возвращаться в звено постоянного тока преобразователя и повышать напряжение на DC-шине.

Для механизмов с большой инерцией, частыми остановками или коротким временем торможения может потребоваться тормозной резистор и, в зависимости от конструкции ПЧ, тормозной модуль.

Необходимость и параметры тормозного резистора определяются по характеристикам конкретного преобразователя и режиму работы механизма.

Подробнее об этом читайте в статье «Как подобрать тормозной резистор к частотному преобразователю».

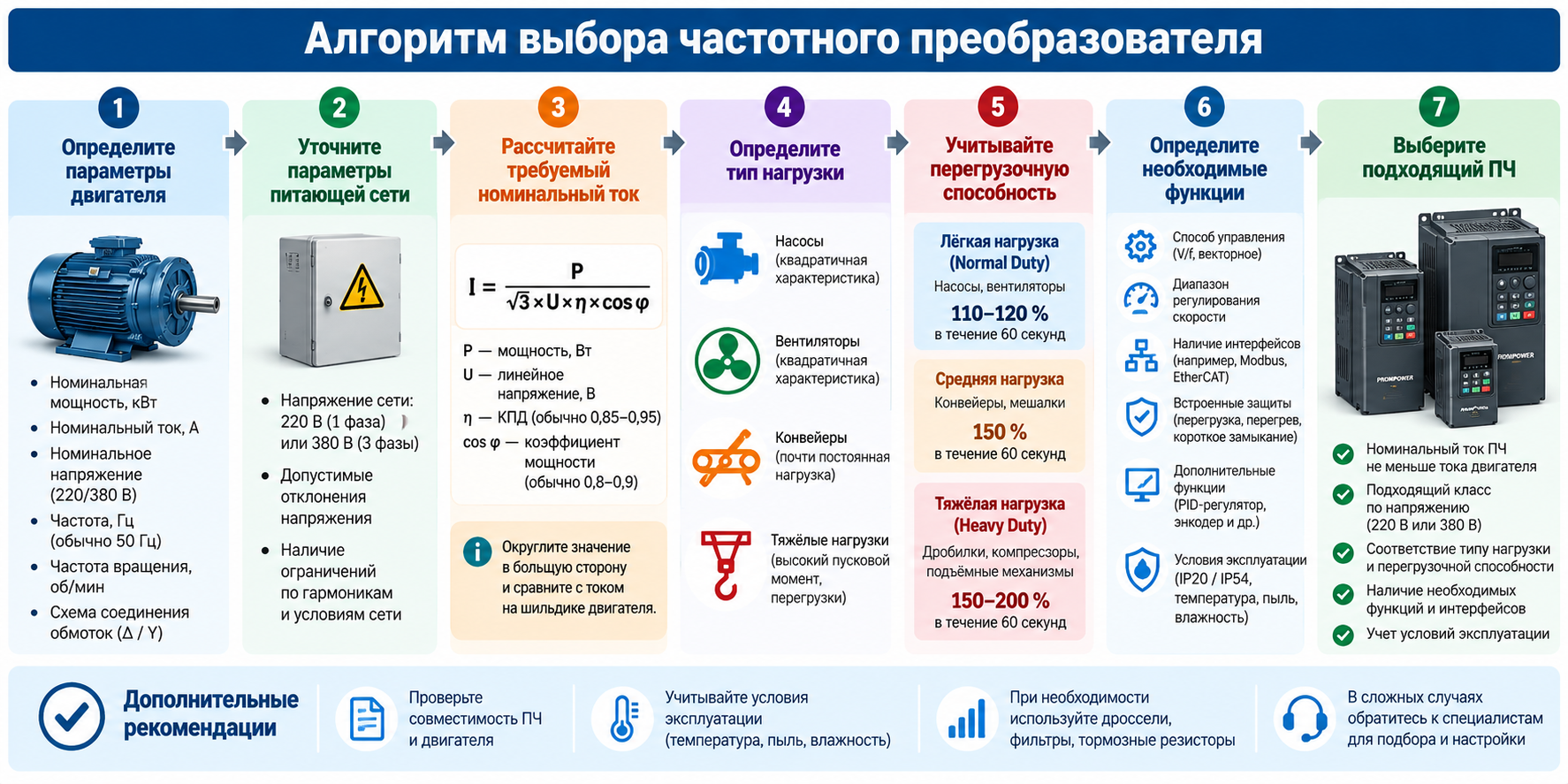

Пример подбора частотного преобразователя

Предположим, необходимо подобрать ПЧ для трёхфазного асинхронного двигателя мощностью 5,5 кВт.

Алгоритм будет следующим:

1. Определить напряжение питающей сети.
2. Проверить напряжение двигателя и схему соединения его обмоток.
3. Найти на шильдике номинальный ток двигателя.
4. Выбрать преобразователь соответствующего класса мощности.
5. Проверить, что допустимый выходной ток ПЧ не меньше тока двигателя.
6. Определить характер нагрузки — насос, вентилятор, конвейер, станок или другой механизм.
7. Проверить требуемую перегрузочную способность.
8. Определить необходимость торможения, интерфейсов связи и дополнительных функций.

Только после прохождения этих этапов можно окончательно выбрать конкретную модель.

Частые ошибки при выборе частотного преобразователя

На практике чаще всего встречаются следующие ошибки:

• выбор только по мощности двигателя в кВт;
• игнорирование номинального тока двигателя;
• неправильный выбор напряжения ПЧ;
• неучтённая тяжёлая нагрузка;
• отсутствие проверки перегрузочной способности;
• неучтённое интенсивное торможение;
• выбор без учёта температуры и условий установки;
• отсутствие необходимых интерфейсов управления.

Как быстро подобрать частотный преобразователь

Для предварительного подбора достаточно знать четыре основных параметра:

напряжение сети → мощность двигателя → номинальный ток двигателя → тип механизма.

После этого проверяются перегрузочная способность, условия эксплуатации и необходимые функции управления.

Посмотреть доступные модели можно в каталоге частотных преобразователей.

FAQ

Можно ли выбрать частотный преобразователь только по мощности двигателя?

Мощность можно использовать для предварительного выбора, но окончательно необходимо проверить номинальный ток двигателя и допустимый выходной ток ПЧ.

Какой ПЧ нужен для двигателя 5,5 кВт?

Сначала рассматривают преобразователи соответствующего класса мощности, после чего сравнивают номинальный ток двигателя с выходным током ПЧ и учитывают характер нагрузки и перегрузочную способность.

Нужно ли брать частотный преобразователь с запасом мощности?

Фиксированный запас мощности требуется не всегда. Решение принимают по току двигателя, типу нагрузки, перегрузочной способности преобразователя и условиям эксплуатации.

Что важнее при выборе ПЧ — ток или мощность?

Мощность удобна для предварительного выбора типоразмера, но для окончательной проверки совместимости необходимо ориентироваться на номинальный ток двигателя и допустимый выходной ток преобразователя.

Можно ли использовать ПЧ 220 В для трёхфазного двигателя?

Можно использовать преобразователь с однофазным входом 220 В и трёхфазным выходом для совместимого трёхфазного двигателя. Необходимо проверить номинальное напряжение двигателя и допустимую схему соединения его обмоток.

Заключение

Правильный выбор частотного преобразователя начинается с параметров электродвигателя, а не только с мощности в киловаттах. Необходимо проверить номинальный ток, напряжение, тип нагрузки, перегрузочную способность и условия эксплуатации.

Такой подход позволяет подобрать ПЧ под реальный режим работы электропривода и избежать ошибок, связанных с недостаточным током, неправильным напряжением или неподходящей перегрузочной способностью.
