Как подключить частотный преобразователь: схема подключения двигателя и сети

Подключение частотного преобразователя требует правильного соединения питающей сети, электродвигателя, защитного заземления и цепей управления. Ошибка в силовой части может привести не только к неправильной работе привода, но и к повреждению оборудования.

В этой статье разберём общую схему подключения частотного преобразователя к электродвигателю, основные отличия подключения ПЧ 220 и 380 В и типичные ошибки при монтаже.

Важно: обозначения клемм, требования к защите, допустимая длина кабеля и схема цепей управления зависят от конкретной модели преобразователя. Перед монтажом необходимо сверяться с руководством производителя.

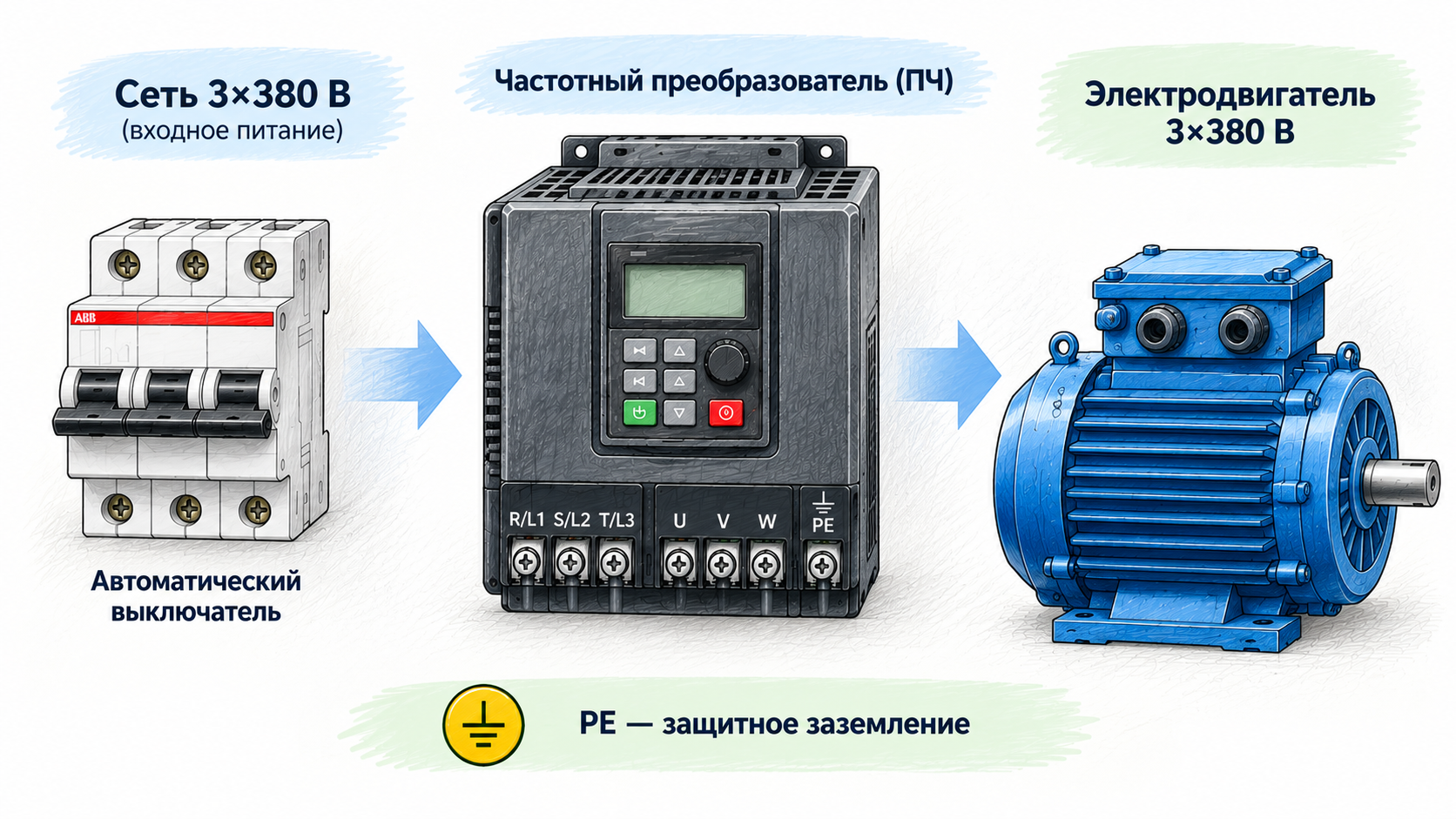

Общая схема подключения частотного преобразователя

В упрощённом виде система электропривода выглядит так:

питающая сеть → защитный аппарат → частотный преобразователь → электродвигатель.

Отдельно подключается защитное заземление. При необходимости к ПЧ также подключаются кнопки управления, потенциометр, датчики, ПЛК, интерфейс связи и другое оборудование автоматики.

Какие клеммы используются для подключения ПЧ

У большинства промышленных частотных преобразователей силовые клеммы разделены на вход питания и выход к электродвигателю.

Для трёхфазного питания входные клеммы часто обозначаются как R/L1, S/L2, T/L3, а выход на двигатель — U, V, W. Однако обозначения необходимо проверять по документации конкретного ПЧ.

Клемма PE используется для защитного заземления.

Нельзя подключать питающую сеть к выходным клеммам U, V, W. Они предназначены для подключения электродвигателя.

Как подключить частотный преобразователь 380 В

Для промышленной трёхфазной сети обычно применяется схема:

3 × 380 В → вход ПЧ → U/V/W → трёхфазный электродвигатель.

Три фазы питающей сети подключаются к соответствующим входным силовым клеммам преобразователя, а три вывода двигателя — к выходным клеммам U, V и W.

Корпус ПЧ и корпус электродвигателя должны быть подключены к защитному заземлению в соответствии с требованиями производителя и действующими правилами электробезопасности.

Как подключить частотный преобразователь 220 В

Если используется преобразователь с однофазным входом 220 В, питание подаётся на предусмотренные производителем входные клеммы.

На выходе такого ПЧ может формироваться трёхфазное напряжение для управления совместимым трёхфазным электродвигателем.

При этом необходимо проверить напряжение обмоток двигателя и допустимую схему их соединения. Нельзя исходить только из того, что в наличии имеется сеть 220 В.

Какие именно входные клеммы используются при однофазном питании, необходимо смотреть в руководстве конкретной модели ПЧ.

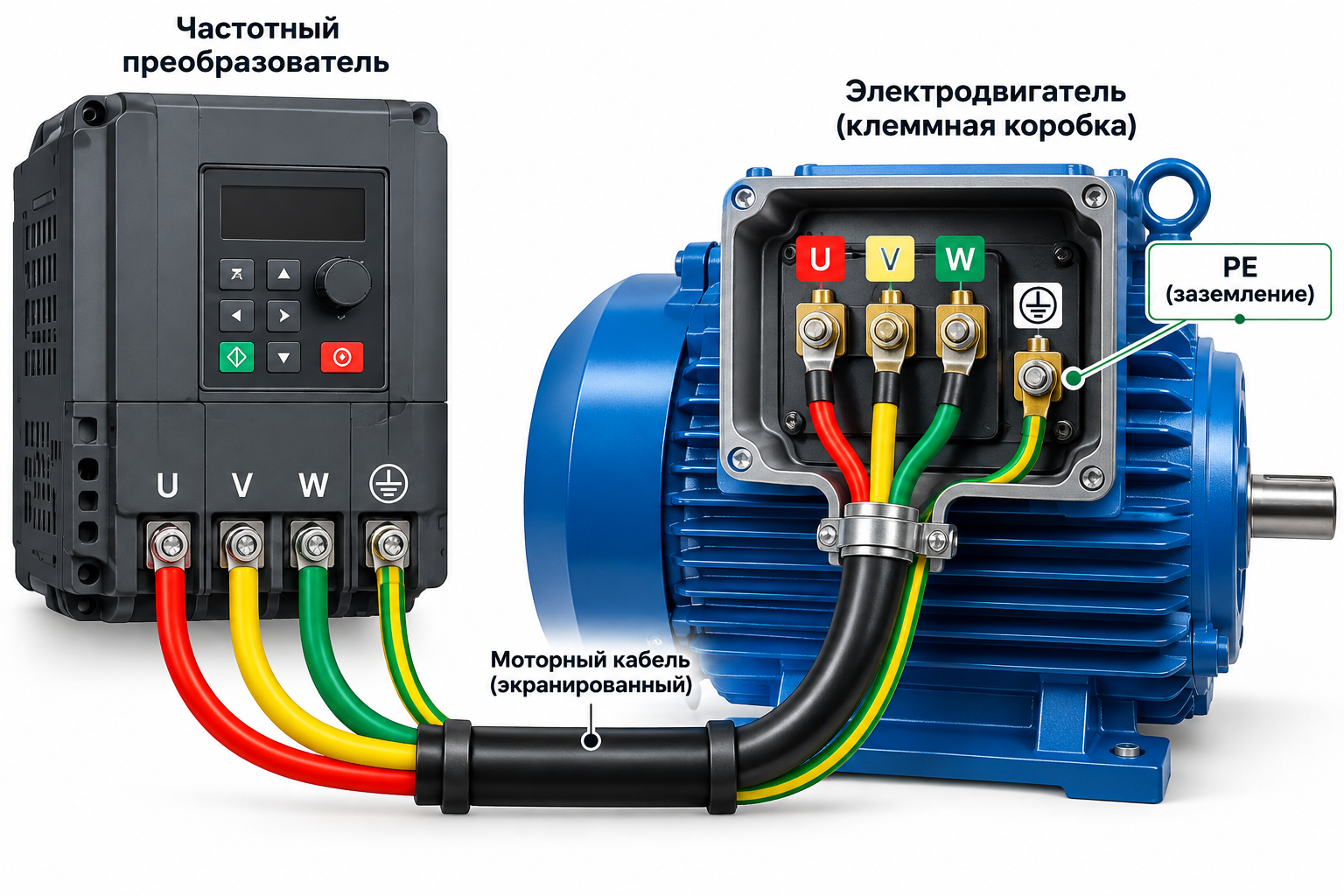

Подключение электродвигателя к частотному преобразователю

Выход частотного преобразователя подключается непосредственно к электродвигателю через клеммы U, V и W либо через соответствующие им клеммы конкретной модели.

Если после первого запуска двигатель вращается в противоположную сторону, направление обычно можно изменить параметрами ПЧ. В зависимости от задачи также возможно изменить порядок двух выходных фаз при полностью снятом напряжении и в соответствии с документацией оборудования.

Не следует устанавливать коммутационные аппараты между работающим ПЧ и двигателем для штатного пуска и останова двигателя, если такой режим прямо не предусмотрен производителем. Управление пуском и остановом выполняется средствами самого преобразователя.

Как соединить обмотки двигателя — звезда или треугольник

Схема соединения обмоток определяется по шильдику электродвигателя и выходному напряжению частотного преобразователя.

Например, двигатель с маркировкой 230/400 В Δ/Y рассчитан на соединение треугольником при напряжении 230 В на обмотке и звездой при линейном напряжении 400 В.

Поэтому перед подключением необходимо проверить данные конкретного двигателя. Неправильное соединение обмоток может привести к недостаточному моменту или перегрузке двигателя.

Заземление частотного преобразователя и двигателя

Правильное защитное заземление важно одновременно для электробезопасности и электромагнитной совместимости системы.

Заземляются как корпус частотного преобразователя, так и корпус электродвигателя. Конкретная схема и требования к проводникам PE определяются документацией оборудования и проектом электроустановки.

Для соединения ПЧ с двигателем производители часто рекомендуют симметричный экранированный моторный кабель. Это помогает уменьшить электромагнитные помехи и нежелательные токи в системе привода.

Как прокладывать силовые и управляющие кабели

Кабель двигателя и сигнальные цепи управления желательно прокладывать раздельно. Это уменьшает влияние импульсных помех от выходного каскада преобразователя на датчики, аналоговые сигналы и линии связи.

Если силовой и сигнальный кабели пересекаются, предпочтительно делать пересечение под углом, близким к 90°.

Точные минимальные расстояния и требования к экранированию необходимо брать из руководства используемого преобразователя.

Подключение кнопок Пуск и Стоп

Частотным преобразователем можно управлять не только с его панели. Для внешнего управления используются дискретные входы.

К ним могут подключаться кнопки, переключатели, контакты реле или выходы ПЛК.

Назначение дискретных входов обычно программируется параметрами ПЧ. Поэтому универсальной схемы «Пуск/Стоп», одинаковой для всех преобразователей, нет.

Перед подключением необходимо определить тип входов, общий провод, используемую логику NPN/PNP и назначение соответствующих клемм.

Подключение регулировки скорости

Задание частоты вращения может выполняться несколькими способами:

• с панели управления ПЧ;
• внешним потенциометром;
• аналоговым сигналом 0–10 В;
• аналоговым сигналом 4–20 мА;
• по интерфейсу RS-485;
• с ПЛК или другой системы автоматизации.

Доступные варианты зависят от конкретной модели преобразователя.

Можно ли поставить автомат перед частотным преобразователем

Входная цепь ПЧ должна иметь предусмотренную проектом и производителем защиту. Тип и номинал защитного аппарата выбираются с учётом параметров преобразователя, питающей сети и требований документации.

Выбирать автомат только по мощности электродвигателя неправильно — необходимо учитывать входной ток ПЧ и рекомендации производителя.

Что нельзя делать при подключении ПЧ

• подавать сетевое напряжение на выходные клеммы U/V/W;
• работать с силовыми клеммами при поданном напряжении;
• игнорировать защитное заземление;
• выбирать схему звезда/треугольник без проверки шильдика двигателя;
• прокладывать чувствительные сигнальные линии вместе с моторным кабелем без учёта требований ЭМС;
• подключать тормозной резистор к произвольным клеммам;
• использовать контактор между ПЧ и двигателем для обычного частого пуска и останова без разрешения производителя.

Что проверить перед первым запуском

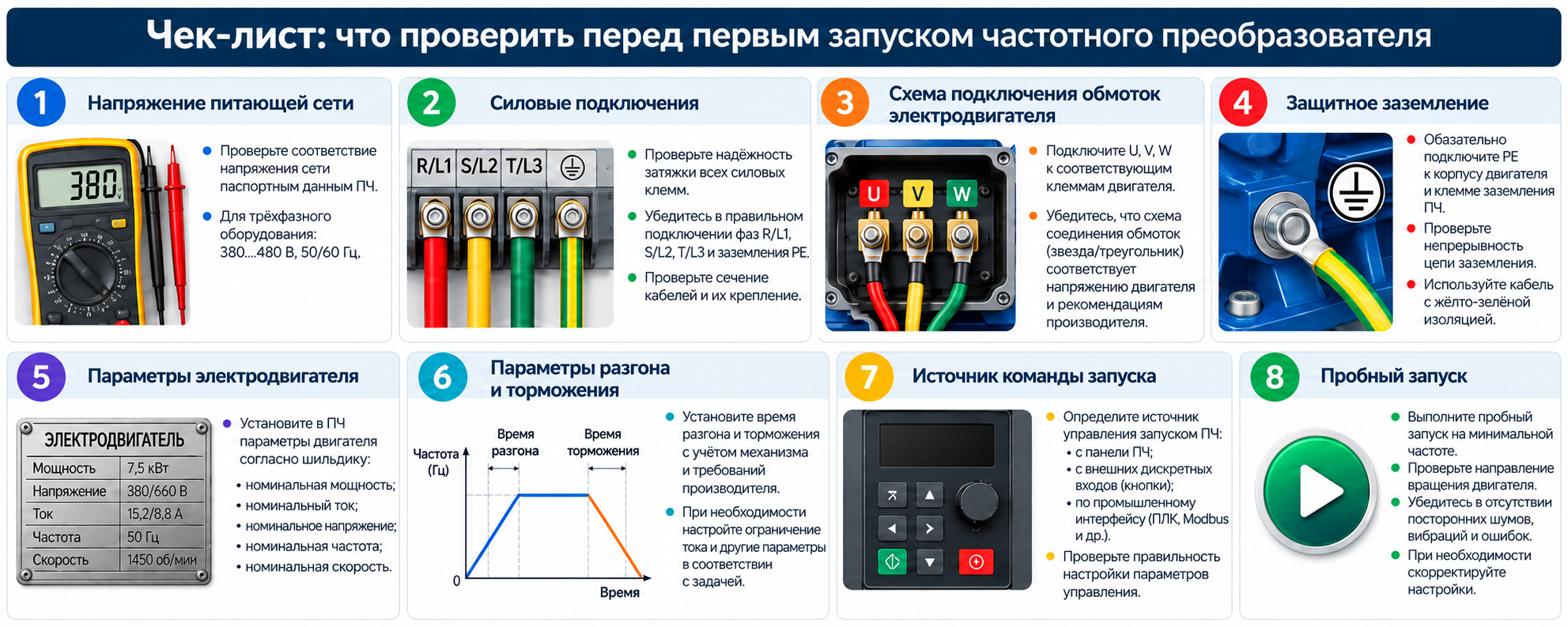

Перед подачей команды запуска рекомендуется проверить:

1. соответствие напряжения сети выбранному ПЧ;
2. правильность подключения входных и выходных силовых клемм;
3. схему соединения обмоток двигателя;
4. наличие защитного заземления;
5. отсутствие короткого замыкания и повреждений кабелей;
6. параметры двигателя, введённые в ПЧ;
7. заданное время разгона и торможения;
8. источник команды запуска и источник задания частоты.

Первый запуск желательно выполнять на небольшой заданной частоте с контролем направления вращения, тока двигателя и отсутствия аварийных сообщений.

Нужно ли подключать тормозной резистор

Тормозной резистор требуется не во всех системах. Он применяется, когда необходимо рассеивать энергию при интенсивном торможении двигателя и конкретный преобразователь поддерживает соответствующую схему подключения.

Клеммы тормозного резистора у разных серий ПЧ отличаются, поэтому подключать его следует только по схеме производителя.

Подробнее о выборе сопротивления и мощности читайте в статье «Как подобрать тормозной резистор к частотному преобразователю».

Как выбрать ПЧ перед подключением

До монтажа необходимо убедиться, что преобразователь правильно подобран по напряжению, номинальному току двигателя, характеру нагрузки и перегрузочной способности.

Подробный алгоритм мы разобрали в статье «Как выбрать частотный преобразователь для электродвигателя».

Посмотреть доступные модели можно в каталоге частотных преобразователей.

FAQ

Куда подключается двигатель на частотном преобразователе?

Двигатель подключается к выходным силовым клеммам ПЧ, обычно обозначаемым U, V и W. Точные обозначения необходимо проверять по руководству конкретной модели.

Можно ли подключить ПЧ 380 В к однофазной сети 220 В?

Если конкретная модель рассчитана только на трёхфазное питание соответствующего класса напряжения, подключать её к однофазной сети 220 В нельзя. Для такой сети выбирают преобразователь с подходящими параметрами входного питания.

Можно ли включать двигатель контактором после ПЧ?

Использовать выходной контактор для штатного частого запуска и остановки двигателя обычно не следует. Если коммутация на выходе необходима по проекту, её условия должны соответствовать требованиям производителя ПЧ.

Нужно ли заземлять электродвигатель при работе от ПЧ?

Да. Защитное заземление должно быть выполнено для преобразователя и электродвигателя в соответствии с документацией оборудования и требованиями электроустановки.

Можно ли подключить к одному ПЧ несколько двигателей?

Такие схемы существуют, но требуют отдельного расчёта, правильной защиты каждого двигателя и проверки возможностей конкретного преобразователя. Для обычного индивидуального электропривода используется схема один ПЧ — один двигатель.

Заключение

Правильное подключение частотного преобразователя включает не только соединение сети и двигателя. Необходимо проверить напряжение, силовые клеммы, схему обмоток двигателя, защитное заземление, кабели и настройки ПЧ перед первым запуском.

Для конкретной модели приоритет всегда имеет схема подключения из руководства производителя. Это особенно важно для однофазного питания, цепей управления, тормозного резистора и дополнительных устройств.
