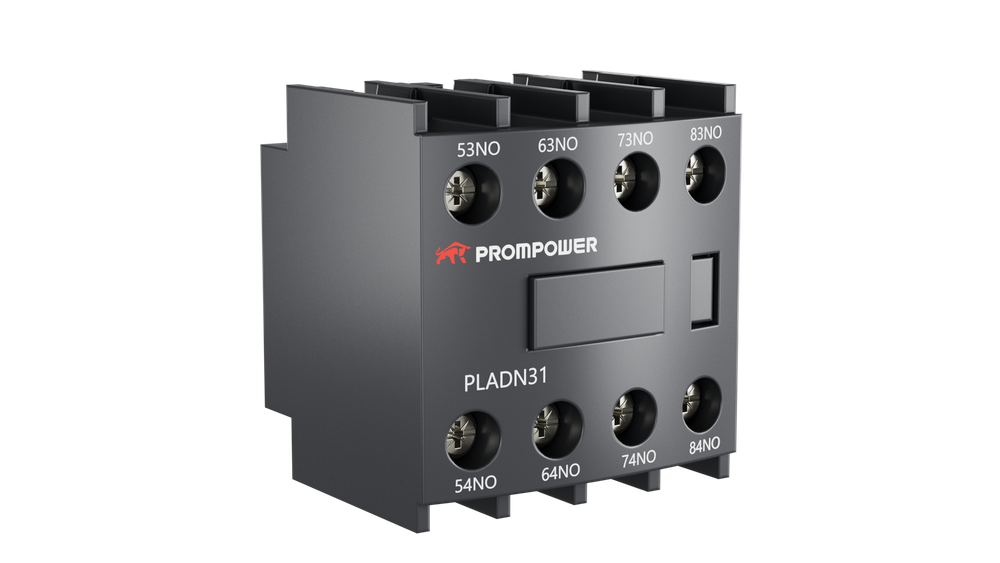

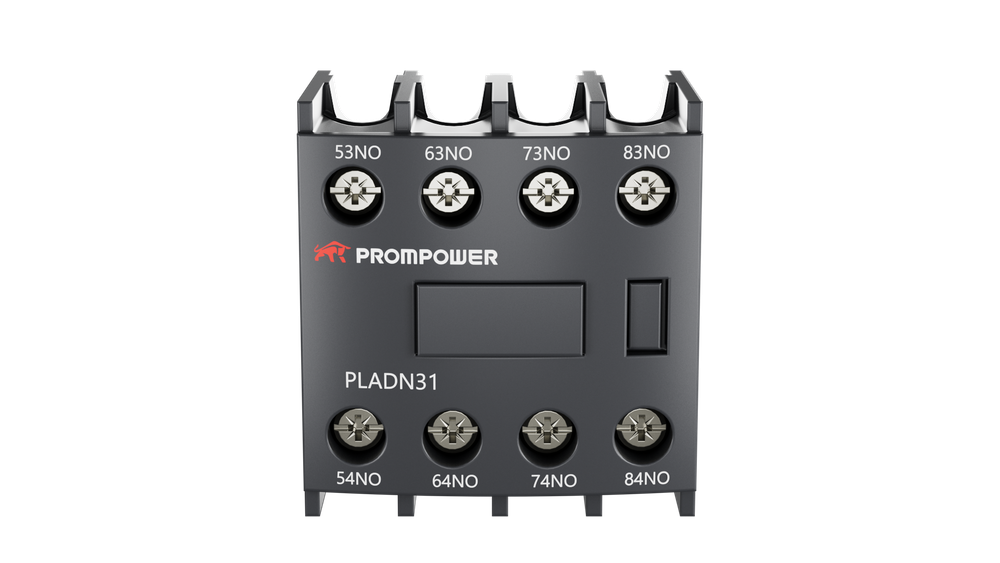

Блок всп. контактов Prompower PLADN31 серии Pulse, фронт. монтажа для серии PLC1D, 3НО+1НЗ

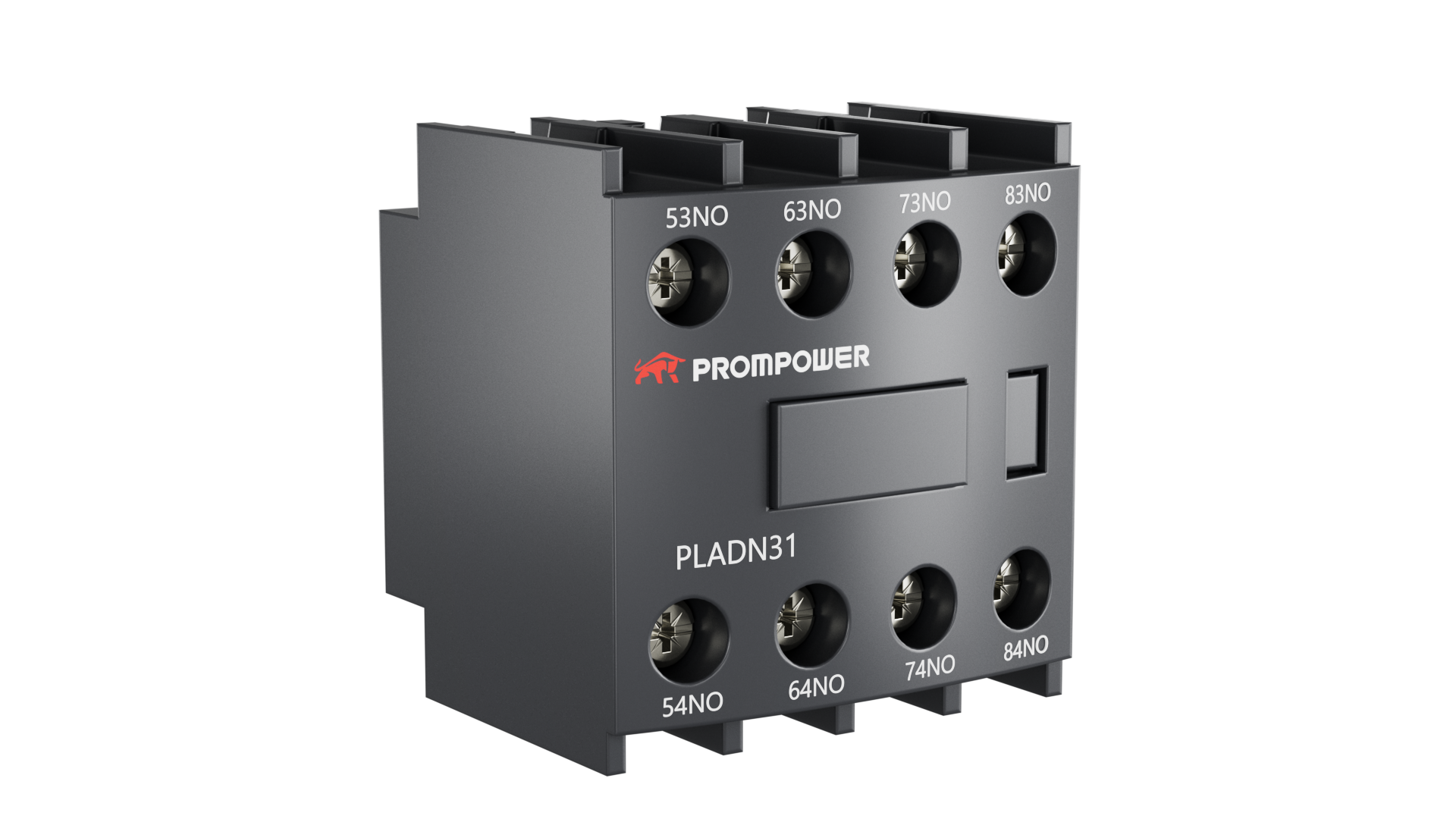

Блок вспомогательных контактов PLADN31

PLADN31 — блок вспомогательных контактов для контакторов, предназначенный для расширения цепей управления, сигнализации и блокировок в системах промышленной автоматики.

Блок устанавливается на контактор: Фронтальное крепление (спереди). Конфигурация контактов: 3NO+1NC. Дополнительные контакты позволяют передавать сигналы состояния контактора, строить схемы блокировки и подключать цепи управления.

Ключевые характеристики

• Тип контактов: 3NO+1NC
• Монтаж: Фронтальное крепление (спереди)
• Ue: 690 В AC (25…400 Гц)
• Ie: 6 A при 120 В AC-15; 1,04 A при 690 В AC-15; 0,55 A при 125 В DC-13; 0,1 A при 600 В DC-13
• Ui: 690 В (IEC 60947-4-1); 600 В (UL/CSA)
• Ith: 10 A при 60°C
• IP: IP20 (IEC 60529)
• Стандарт: IEC 60947-4-1 / IEC 60947-5-1

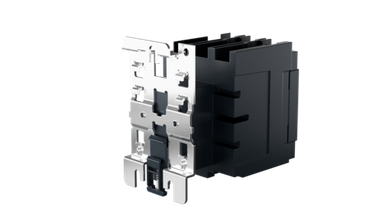

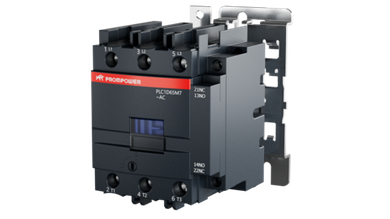

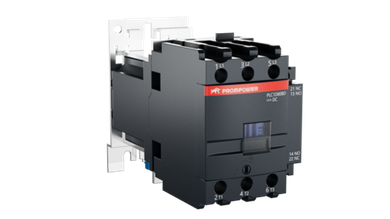

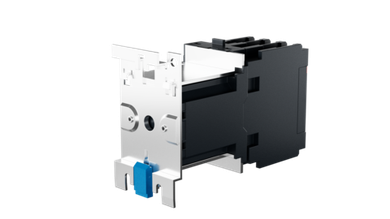

Совместимость: PLC1D09…95 AC. Габариты устройства: 48×44×42 мм.

Блок вспомогательных контактов применяется в шкафах управления, распределительных щитах и системах автоматизации. Установка дополнительных контактов позволяет расширить функциональность контактора без замены основного устройства.

Такие аксессуары также ищут как дополнительный контакт NO/NC для контактора, блок вспомогательных контактов контактора и сигнальный контакт контактора — они используются для цепей управления, блокировок и сигнализации в шкафах автоматики.
