Частотный преобразователь 380 В: как выбрать ПЧ для трёхфазного двигателя

Частотный преобразователь 380 В применяется для управления трёхфазными асинхронными электродвигателями в промышленном оборудовании. С его помощью можно регулировать скорость вращения двигателя, обеспечить плавный пуск и остановку, настроить разгон и торможение, а также управлять приводом от внешних сигналов или системы автоматизации.

При выборе ПЧ 380 В недостаточно ориентироваться только на мощность двигателя в киловаттах. Необходимо учитывать номинальный ток двигателя, напряжение его обмоток, способ соединения обмоток, характер нагрузки и требования к перегрузочной способности привода.

Разберём, как правильно выбрать частотный преобразователь 380 В для трёхфазного электродвигателя и какие параметры необходимо проверить перед покупкой.

Что означает частотный преобразователь 380 В

В промышленности под частотным преобразователем 380 В обычно понимают ПЧ, рассчитанный на питание от трёхфазной сети класса 380–400 В и предназначенный для управления трёхфазным электродвигателем соответствующего класса напряжения.

Типовая схема выглядит следующим образом:

трёхфазная сеть 380 В → частотный преобразователь → трёхфазный электродвигатель.

При этом вход ПЧ подключается к питающей сети, а двигатель — непосредственно к выходным клеммам преобразователя в соответствии со схемой производителя.

Важно не путать напряжение питающей сети и данные на шильдике двигателя. Перед выбором преобразователя необходимо проверить, на какое напряжение рассчитаны обмотки двигателя и по какой схеме они должны быть соединены.

Какие данные двигателя нужны для выбора ПЧ 380 В

Основная информация находится на шильдике электродвигателя. Для подбора частотного преобразователя желательно знать:

• номинальную мощность двигателя, кВт;
• номинальное напряжение;
• номинальный ток, А;
• частоту двигателя;
• номинальную скорость вращения;
• схему соединения обмоток;
• характер механической нагрузки.

Особенно важен номинальный ток двигателя. Два электродвигателя одинаковой мощности могут иметь различный номинальный ток, поэтому выбирать ПЧ только по значению мощности в кВт неправильно.

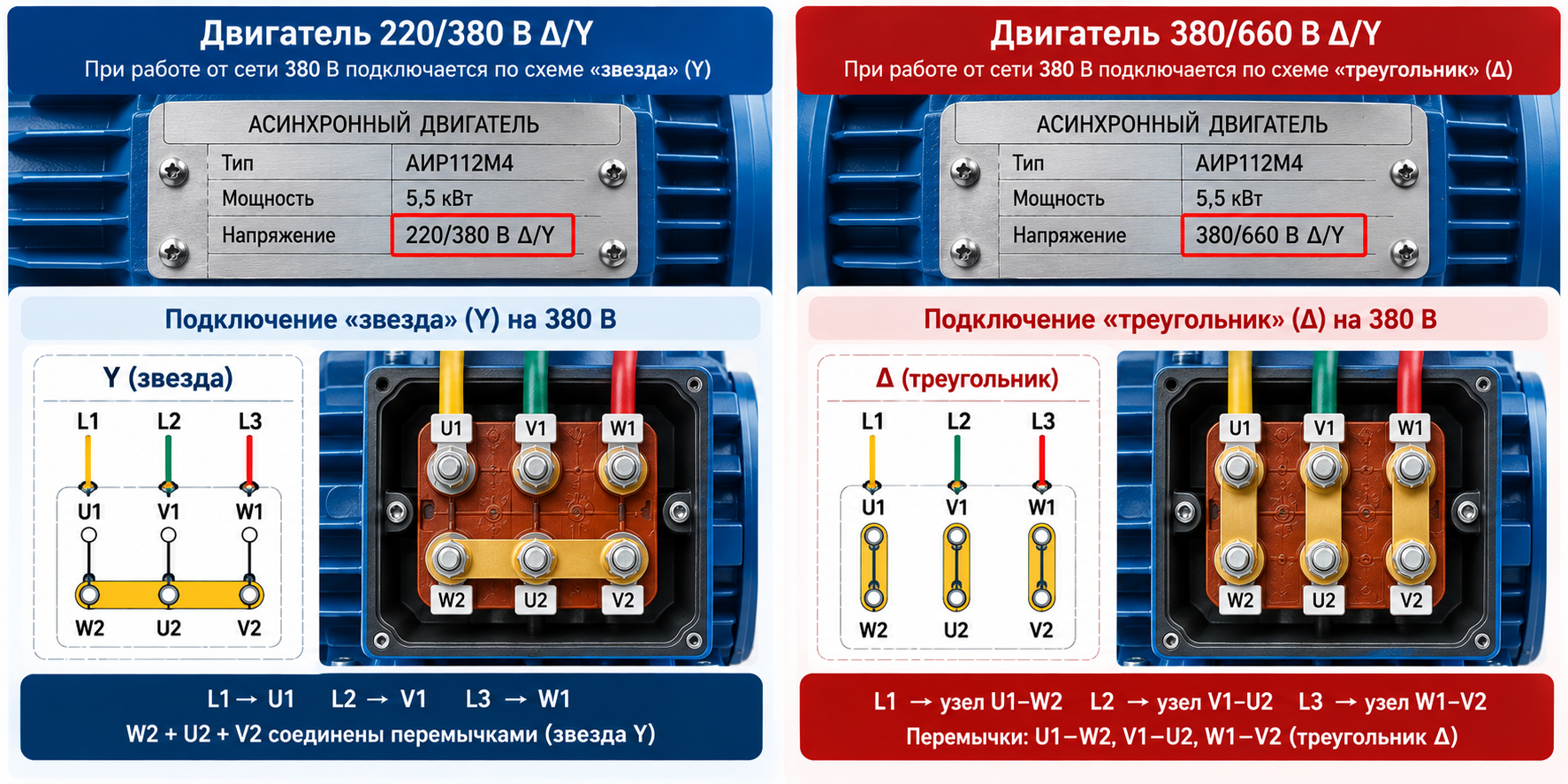

Двигатель 220/380 В и сеть 380 В

На шильдике распространённого трёхфазного двигателя можно встретить обозначение 220/380 В Δ/Y. Оно означает, что при питании от трёхфазной сети 380 В такой двигатель обычно подключается по схеме «звезда».

Если двигатель имеет обозначение 380/660 В Δ/Y, то при напряжении 380 В его обмотки обычно соединяются по схеме «треугольник».

Поэтому одного обозначения «двигатель 380 В» недостаточно. Перед подключением необходимо проверить данные конкретного двигателя и схему соединения его обмоток.

Как подобрать частотный преобразователь 380 В по току

Один из основных параметров при выборе ПЧ — его номинальный выходной ток. Он должен соответствовать требованиям подключаемого двигателя и условиям эксплуатации.

В общем случае при предварительном подборе необходимо выполнить условие:

I ПЧ ≥ I двигателя

где I ПЧ — номинальный выходной ток частотного преобразователя, а I двигателя — номинальный ток электродвигателя для фактической схемы его подключения.

Однако это только первый этап подбора. Дополнительно необходимо учитывать перегрузочную способность конкретной серии ПЧ, характер нагрузки, режим работы и условия охлаждения.

Подробнее этот вопрос рассмотрен в статье «Как выбрать частотный преобразователь для электродвигателя». Для практического подбора также можно перейти в каталог частотных преобразователей.

Почему нельзя выбирать ПЧ 380 В только по мощности

Часто подбор выполняют по простой схеме: двигатель 5,5 кВт — значит нужен преобразователь 5,5 кВт. Для предварительной оценки это может быть ориентиром, но окончательный выбор таким способом делать нельзя.

Необходимо сравнить как минимум:

• номинальный ток двигателя;
• номинальный выходной ток ПЧ;
• перегрузочную способность преобразователя;
• тип нагрузки;
• режим работы электропривода.

Поэтому при подборе ПЧ сначала смотрят данные двигателя и условия его работы, а затем проверяют характеристики конкретной модели преобразователя.

Учитываем характер нагрузки

Один и тот же двигатель может работать в совершенно разных механизмах. Требования к приводу насоса, вентилятора, конвейера или подъёмного механизма отличаются.

Насосы и вентиляторы

Для многих насосных и вентиляционных установок характер нагрузки относительно предсказуем. Частотное регулирование позволяет изменять производительность оборудования и поддерживать требуемый технологический параметр.

Конвейеры и производственные механизмы

При работе с конвейерами необходимо учитывать момент при запуске, загрузку механизма и возможные кратковременные перегрузки.

Механизмы с тяжёлым пуском

Для оборудования с большим пусковым моментом, высокой инерцией или частыми разгонами и торможениями особенно важно проверять перегрузочную способность конкретной серии ПЧ и требования производителя к режиму работы.

Универсального процента запаса мощности для всех механизмов нет. Подбор необходимо выполнять по характеристикам двигателя, нагрузки и преобразователя.

Какие функции ПЧ 380 В могут понадобиться

Кроме мощности и тока при выборе преобразователя следует учитывать необходимые функции управления.

В зависимости от задачи могут потребоваться:

• дискретные и аналоговые входы;
• релейные или транзисторные выходы;
• управление от внешнего потенциометра;
• управление от ПЛК;
• интерфейс RS-485 и Modbus RTU;
• ПИД-регулятор;
• работа с датчиком давления или другим аналоговым сигналом;
• возможность подключения тормозного резистора;
• поддержка требуемого способа управления двигателем.

Поэтому перед покупкой полезно определить не только параметры двигателя, но и то, как преобразователь будет управляться в составе оборудования.

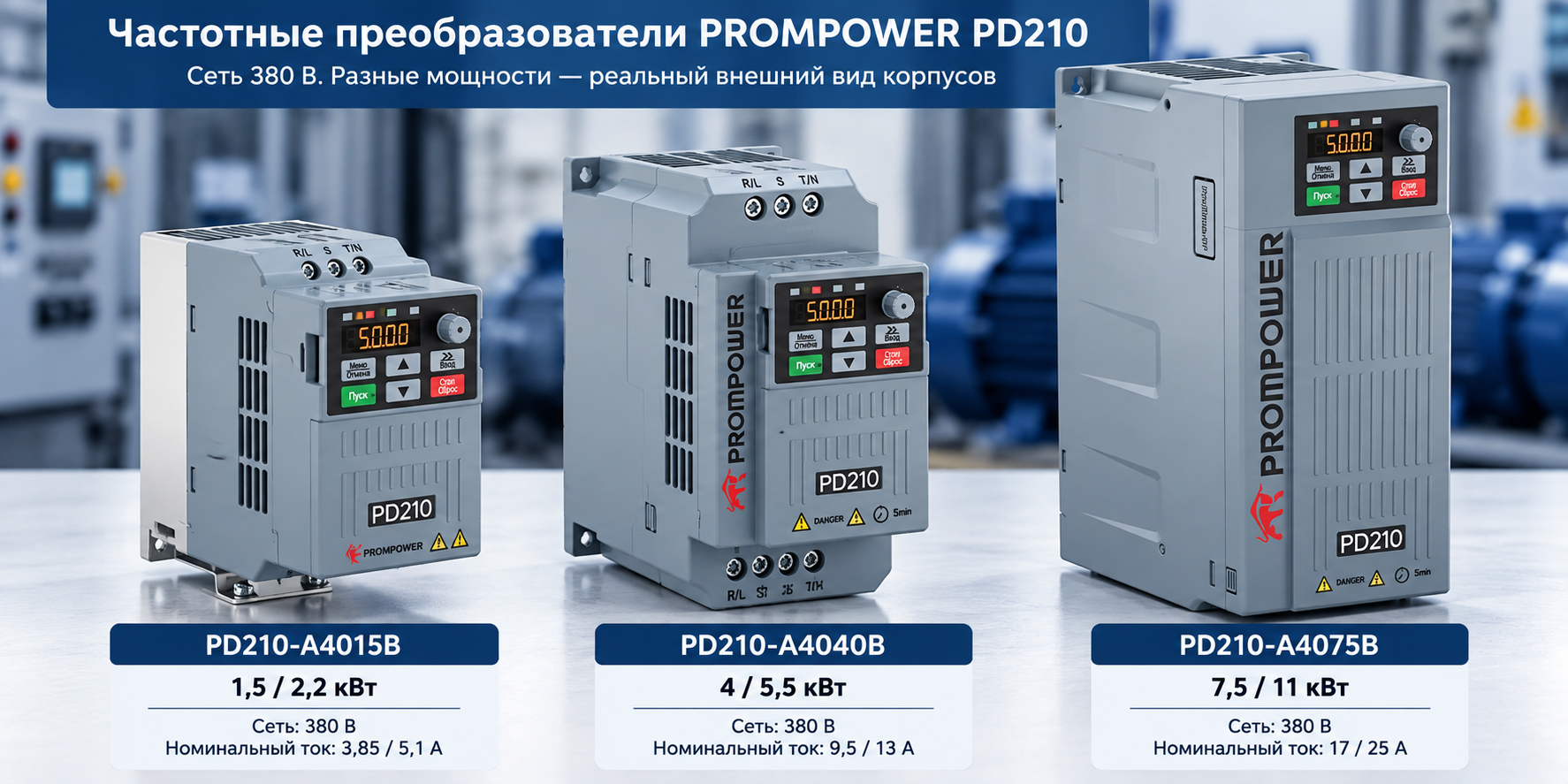

Частотные преобразователи PROMPOWER 380 В

Для трёхфазной сети 380 В в линейке PROMPOWER представлены преобразователи различной мощности и функциональности. Конкретную модель необходимо выбирать по номинальному току двигателя, характеру нагрузки и требуемым функциям.

Посмотреть доступные серии можно в разделе частотные преобразователи PROMPOWER.

PROMPOWER PD210 1,5/2,2 кВт — PD210-A4015B

Для электродвигателей небольшой мощности можно рассмотреть PROMPOWER PD210-A4015B 380 В . Модель рассчитана на номинальный выходной ток 3,85/5,1 А. При выборе необходимо сопоставить ток преобразователя с номинальным током двигателя и режимом нагрузки.

PROMPOWER PD210 4/5,5 кВт — PD210-A4040B

Для следующего диапазона мощности представлен PROMPOWER PD210-A4040B 380 В с номинальным выходным током 9,5/13 А. Окончательный выбор выполняется по току двигателя с учётом характера нагрузки и требуемой перегрузочной способности.

PROMPOWER PD210 7,5/11 кВт — PD210-A4075B

Для более мощных электродвигателей можно рассмотреть PROMPOWER PD210-A4075B 380 В . Номинальный выходной ток модели — 17/25 А. Перед выбором необходимо проверить номинальный ток двигателя и условия его работы.

Важно: соответствие мощности двигателя и мощности, указанной для ПЧ, само по себе не гарантирует правильный выбор. Перед заказом необходимо проверить номинальный выходной ток конкретной модели.

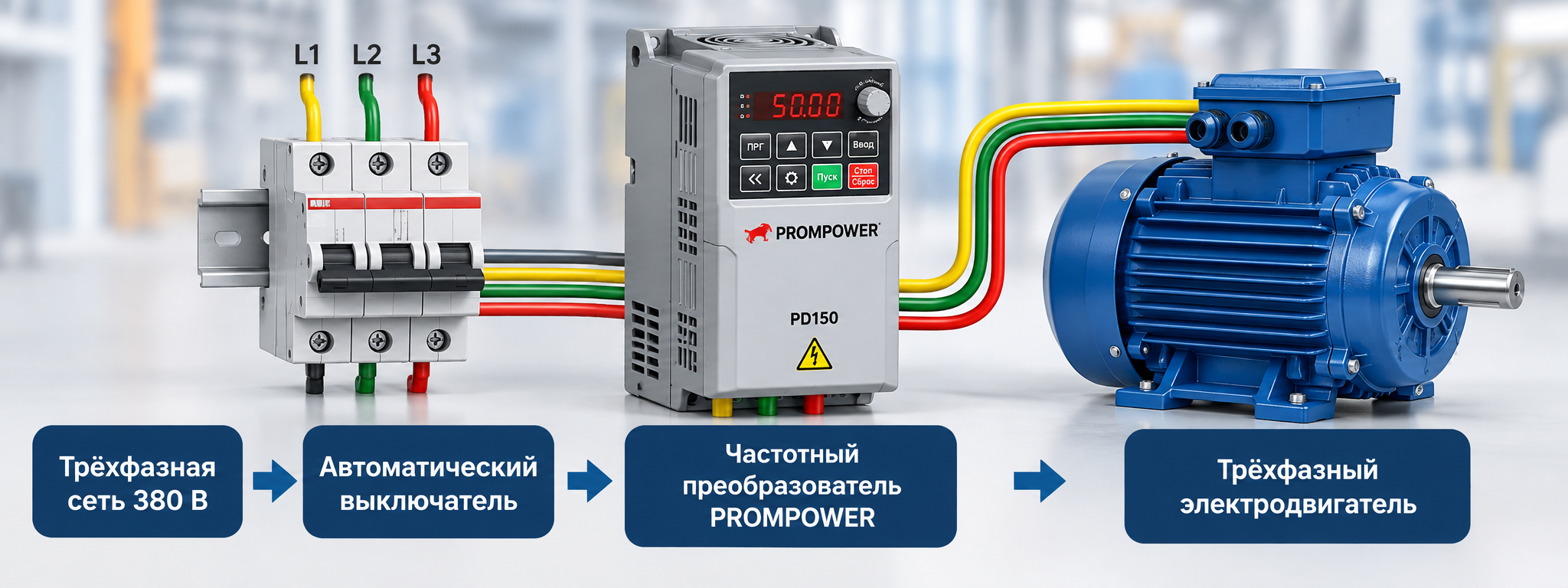

Подключение частотного преобразователя 380 В

Силовая часть типовой системы включает питающую трёхфазную сеть, защитную аппаратуру, частотный преобразователь и электродвигатель.

Двигатель подключается к выходным клеммам ПЧ, а защитное заземление выполняется в соответствии с требованиями производителя оборудования и действующими нормами.

Нельзя использовать обычное включение и отключение контактора между работающим частотным преобразователем и двигателем как штатный способ пуска и остановки, если такой режим прямо не предусмотрен производителем ПЧ.

Команды пуска и остановки обычно подаются через панель управления, дискретные входы, интерфейс связи или систему автоматизации.

Что проверить перед первым запуском

Перед включением преобразователя необходимо проверить:

• соответствие питающего напряжения характеристикам ПЧ;
• правильность подключения входных и выходных клемм;
• наличие защитного заземления;
• схему соединения обмоток двигателя;
• номинальный ток двигателя;
• параметры двигателя, введённые в настройки ПЧ;
• источник команды пуска;
• источник задания частоты;
• время разгона и торможения с учётом конкретного механизма.

Первый запуск желательно выполнять с контролем направления вращения, тока двигателя и поведения механизма.

Типичные ошибки при выборе ПЧ 380 В

Ошибка 1. Выбор только по киловаттам.
Необходимо дополнительно сравнивать номинальный ток двигателя и выходной ток ПЧ.

Ошибка 2. Не проверена схема соединения двигателя.
Обозначения 220/380 В и 380/660 В требуют разного соединения обмоток при работе от источника соответствующего напряжения.

Ошибка 3. Не учитывается нагрузка.
Насос и тяжело нагруженный конвейер могут предъявлять разные требования к преобразователю даже при одинаковой мощности двигателя.

Ошибка 4. Не проверяется перегрузочная способность.
Она зависит от конкретной серии и режима работы ПЧ и должна проверяться по технической документации производителя.

Ошибка 5. Не учитываются необходимые интерфейсы.
Если ПЧ должен работать с ПЛК, датчиком или системой диспетчеризации, необходимые входы и интерфейсы следует определить до покупки.

Пример подбора частотного преобразователя 380 В

Предположим, имеется трёхфазный электродвигатель с рабочим напряжением 380 В. На его шильдике указаны мощность, номинальный ток и схема соединения обмоток.

Последовательность подбора будет следующей:

1. проверить напряжение двигателя и схему соединения обмоток;
2. определить номинальный ток двигателя;
3. выбрать ПЧ соответствующего класса напряжения;
4. сравнить номинальный выходной ток ПЧ с током двигателя;
5. определить характер нагрузки;
6. проверить перегрузочную способность выбранной модели;
7. проверить необходимые входы, выходы и интерфейсы;
8. при необходимости учесть требования к торможению и дополнительному оборудованию.

Только после такой проверки можно окончательно выбирать конкретную модель.

Часто задаваемые вопросы

Можно ли подключить двигатель 380 В к частотному преобразователю 380 В?

Да, если электрические характеристики двигателя соответствуют выходным характеристикам преобразователя и двигатель правильно соединён для требуемого рабочего напряжения. Необходимо проверить шильдик двигателя и документацию ПЧ.

Можно ли выбирать ПЧ 380 В только по мощности двигателя?

Нет. Мощность используется как один из ориентиров, но для правильного подбора необходимо как минимум проверить номинальный ток двигателя, выходной ток ПЧ и характер нагрузки.

Что важнее при выборе ПЧ — мощность или ток?

Мощность помогает определить требуемый диапазон преобразователя, но окончательный подбор следует проверять по номинальному току двигателя и допустимому выходному току конкретного ПЧ.

Как подключается двигатель 220/380 В к ПЧ 380 В?

Для двигателя с маркировкой 220/380 В Δ/Y при питании двигателя напряжением 380 В обычно используется соединение обмоток «звезда». Перед подключением необходимо обязательно проверить схему на шильдике конкретного двигателя.

Нужен ли запас мощности частотного преобразователя?

Универсального значения запаса для всех применений нет. Необходимо учитывать ток двигателя, характер нагрузки, перегрузочную способность выбранной серии и условия эксплуатации.

Вывод

Чтобы правильно выбрать частотный преобразователь 380 В для трёхфазного двигателя, необходимо учитывать не только мощность в киловаттах. Основными исходными данными являются напряжение и номинальный ток двигателя, схема соединения его обмоток, характер нагрузки и требуемые функции управления.

Подбор по шильдику двигателя и характеристикам конкретного преобразователя позволяет избежать ошибок при запуске и получить устойчивую работу электропривода.
