Частотный преобразователь 220 В: как выбрать ПЧ для однофазной сети
Частотный преобразователь 220 В позволяет организовать регулируемый электропривод там, где доступна однофазная питающая сеть 220 В. Такое решение применяется для насосов, вентиляторов, станков, конвейеров и другого оборудования небольшой мощности.
Однако обозначение «ПЧ 220 В» само по себе недостаточно для правильного выбора. Необходимо учитывать входное напряжение преобразователя, выходное напряжение, номинальный ток двигателя, характер нагрузки и схему соединения его обмоток.
Разберём, как выбрать частотный преобразователь для однофазной сети 220 В и на что обратить внимание перед покупкой.
Что означает частотный преобразователь 220 В
В бытовой и небольшой промышленной сети обычно доступно однофазное напряжение 220–230 В. Для такой сети применяются преобразователи частоты, рассчитанные на соответствующее однофазное питание.
При этом важно различать входное и выходное напряжение ПЧ. Типичная схема для этого класса оборудования:
однофазная сеть 220 В → частотный преобразователь → трёхфазный электродвигатель с соответствующим рабочим напряжением обмоток.
Перед подключением необходимо проверить характеристики конкретного преобразователя и шильдик двигателя.
Можно ли подключить трёхфазный двигатель к сети 220 В через ПЧ
Да, если выбранный частотный преобразователь предназначен для однофазного входного питания и его выходные электрические характеристики соответствуют двигателю.
При этом необходимо проверить, на какое напряжение рассчитаны обмотки двигателя и какую схему соединения допускает производитель.

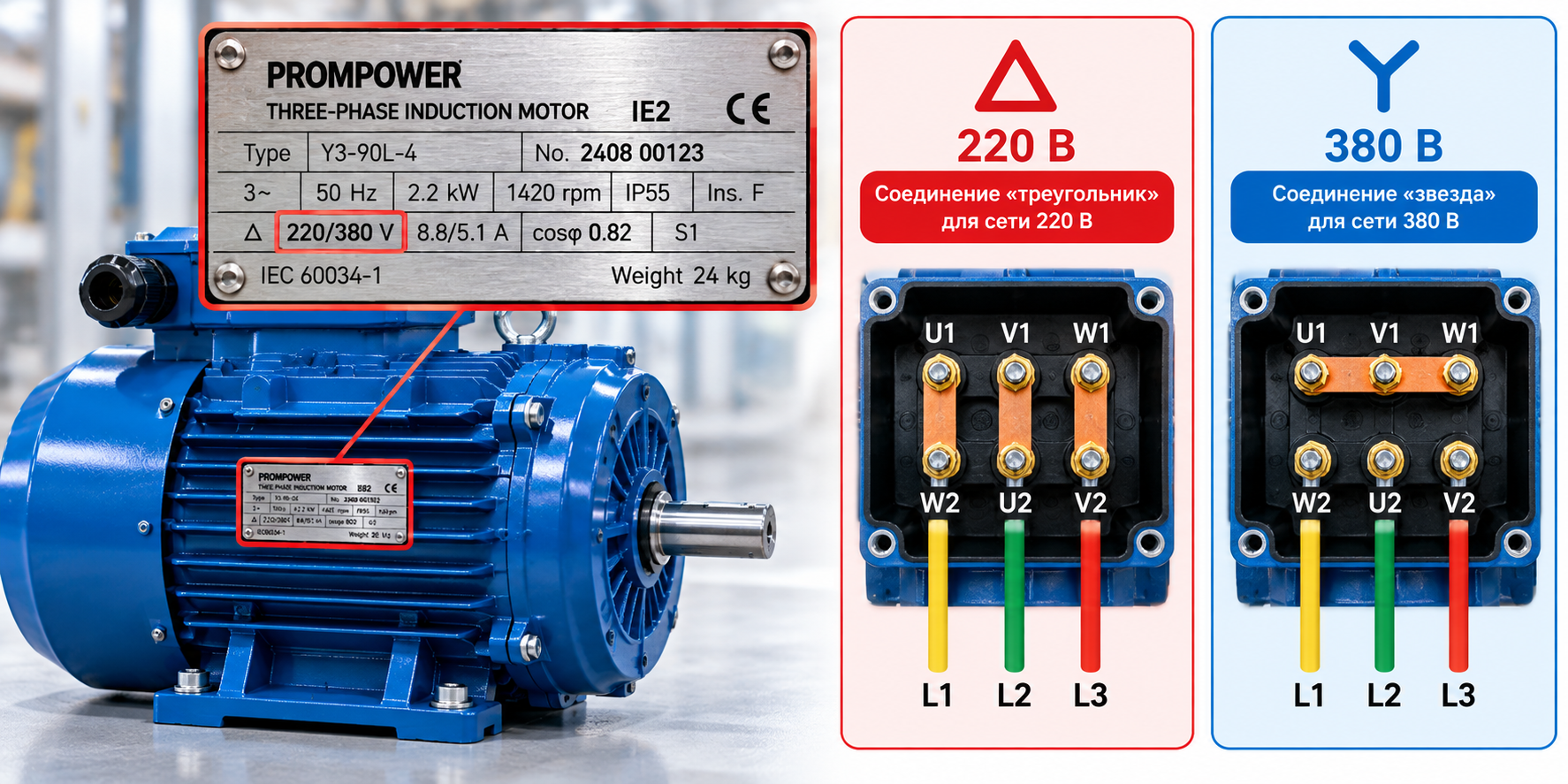

Например, на шильдике распространённого двигателя может быть указано 220/380 В. Для работы от ПЧ с трёхфазным выходом класса 220 В такой двигатель обычно соединяют по схеме «треугольник» на 220 В.
Если на шильдике указано 380/660 В, такой двигатель нельзя автоматически считать подходящим для обычного ПЧ с выходом класса 220 В. Требуется другое решение либо двигатель с подходящими параметрами.
Как выбрать частотный преобразователь 220 В
Подбор следует начинать не только с мощности двигателя. Основным электрическим параметром является его номинальный ток.
Для предварительного подбора используются:
- напряжение питающей сети;
- номинальное напряжение двигателя;
- номинальный ток двигателя;
- мощность двигателя;
- характер нагрузки;
- требуемая перегрузочная способность;
- условия разгона и торможения;
- необходимые функции управления.
1. Проверяем питающую сеть
Если на объекте имеется только однофазная сеть 220 В, преобразователь должен поддерживать такое входное питание.
Нельзя подключать к однофазной сети обычный ПЧ, рассчитанный только на трёхфазное питание 380 В, если производитель прямо не предусматривает такой режим.
2. Проверяем двигатель
С шильдика двигателя необходимо определить номинальное напряжение, ток, мощность, частоту и допустимую схему соединения обмоток.
Особое внимание следует уделить обозначению напряжения, например 220/380 В или 380/660 В.
3. Подбираем ПЧ по номинальному току
Номинальный выходной ток выбранного преобразователя должен соответствовать требованиям двигателя и режима нагрузки.
В общем случае ориентируются на условие:
I ПЧ ≥ I двигателя
При этом сравнивать необходимо ток двигателя для фактической схемы соединения и рабочего напряжения.
Одинаковая мощность в киловаттах ещё не гарантирует правильный выбор ПЧ. Двигатели одинаковой мощности могут иметь различный номинальный ток.
4. Учитываем характер нагрузки
Насос, вентилятор, конвейер или механизм с большим пусковым моментом создают разные требования к электроприводу.
Для тяжёлых нагрузок необходимо особенно внимательно проверять допустимый ток и перегрузочную способность конкретной серии преобразователя.
Поэтому выбирать ПЧ только по надписи «2,2 кВт» или «5,5 кВт» недостаточно.
ПЧ 220 В на 0,75, 1,5 и 2,2 кВт
Для небольших электроприводов часто используются преобразователи классов 0,75, 1,5 и 2,2 кВт. Но указанную мощность всегда необходимо сопоставлять с номинальным током двигателя.

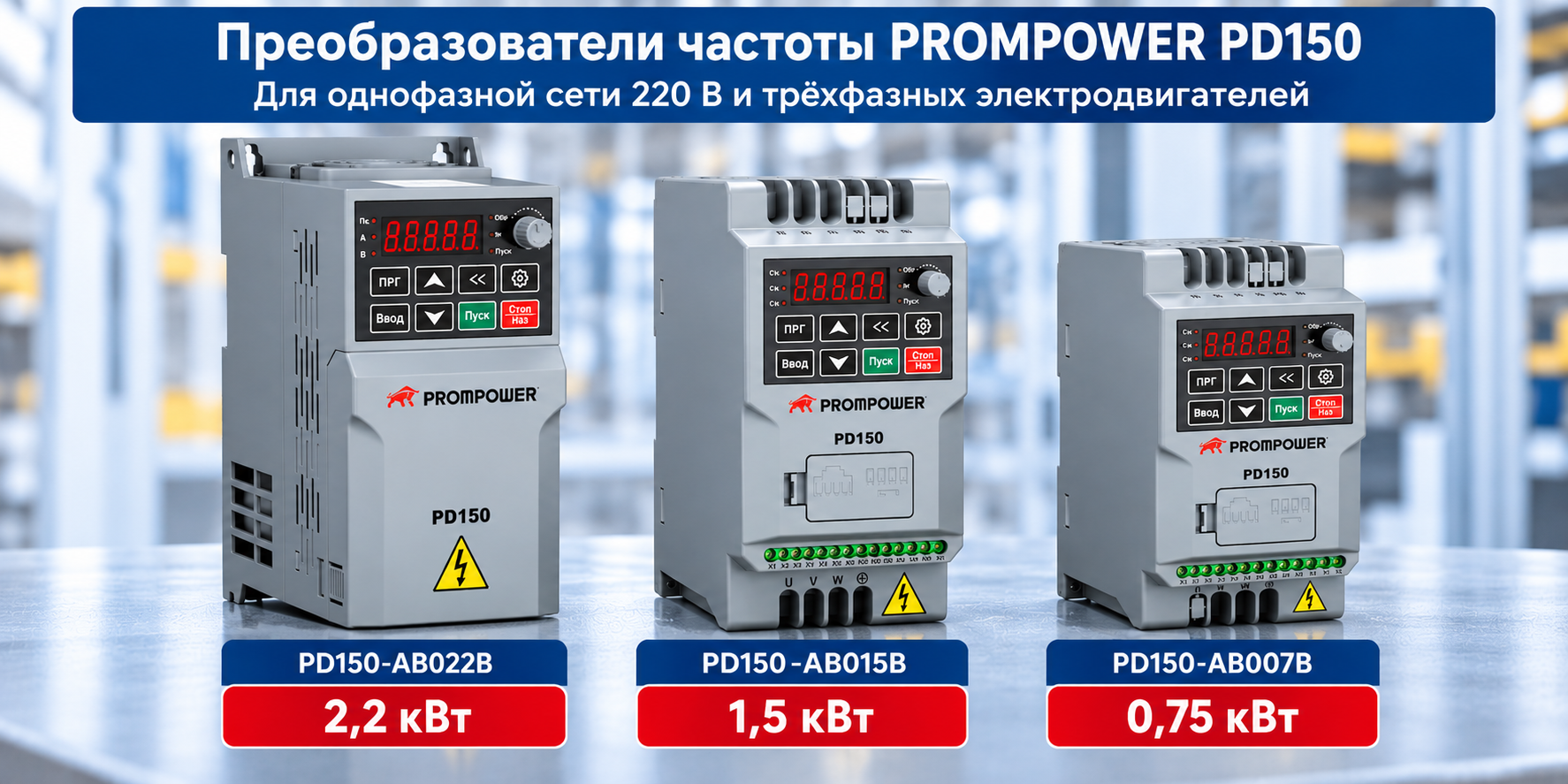

В линейке PROMPOWER представлены модели для однофазной сети 220 В различной мощности.
PROMPOWER PD150 0,75 кВт — PD150-AB007B
Для электродвигателей небольшой мощности можно рассмотреть PROMPOWER PD150-AB007B 0,75 кВт 220 В . Номинальный выходной ток преобразователя — 4 А. При подборе необходимо сравнить его с номинальным током двигателя.
PROMPOWER PD150 1,5 кВт — PD150-AB015B
Для двигателей мощностью около 1,5 кВт в линейке представлен PROMPOWER PD150-AB015B 1,5 кВт 220 В с номинальным выходным током 7 А. Окончательный выбор также выполняется по току двигателя и характеру нагрузки.
PROMPOWER PD150 2,2 кВт — PD150-AB022B
Для более мощных электродвигателей можно рассмотреть PROMPOWER PD150-AB022B 2,2 кВт 220 В . Номинальный выходной ток модели — 10 А. Перед выбором необходимо проверить ток двигателя по шильдику.
Посмотреть актуальный модельный ряд можно в каталоге частотных преобразователей PROMPOWER.
Нужен ли запас по мощности ПЧ
Универсального правила «всегда брать частотник на одну мощность больше» нет.
Правильный подбор зависит от номинального тока двигателя, характера нагрузки, требуемого момента, режима работы и перегрузочной способности конкретного преобразователя.
Если номинальный ток двигателя превышает допустимый ток выбранного ПЧ либо механизм предъявляет повышенные требования к перегрузке, следует рассматривать более подходящую модель.
Как подключается ПЧ 220 В
Общая структура подключения выглядит следующим образом:
сеть 220 В → защитный аппарат → частотный преобразователь → электродвигатель.
Защитное заземление подключается в соответствии с требованиями производителя ПЧ и двигателя.
Конкретные обозначения входных и выходных клемм необходимо проверять по руководству выбранной модели.
Можно ли подключить однофазный двигатель к обычному ПЧ
Большинство промышленных частотных преобразователей предназначено для управления трёхфазными электродвигателями.
Поэтому наличие однофазного входа 220 В у ПЧ не означает, что к его выходу можно подключить обычный однофазный двигатель с рабочим или пусковым конденсатором.
Необходимо различать однофазное питание самого преобразователя и тип двигателя на его выходе.
Какие функции ПЧ могут понадобиться
Помимо напряжения, мощности и тока при выборе преобразователя полезно учитывать:
- встроенную панель управления;
- аналоговые входы 0–10 В или 4–20 мА;
- дискретные входы и выходы;
- RS-485 / Modbus RTU;
- ПИД-регулятор;
- возможность подключения тормозного резистора;
- требования по ЭМС;
- степень защиты корпуса;
- возможность установки в электрический шкаф.
Типичные ошибки при выборе ПЧ 220 В
- выбирать преобразователь только по мощности двигателя;
- не проверять номинальный ток двигателя;
- путать входное и выходное напряжение ПЧ;
- не учитывать схему соединения обмоток двигателя;
- пытаться подключить двигатель 380/660 В как обычный двигатель 220/380 В;
- считать, что однофазный вход ПЧ означает однофазный выход для конденсаторного двигателя;
- не учитывать характер нагрузки и перегрузочную способность.
Пример подбора ПЧ 220 В
Предположим, на объекте имеется однофазная сеть 220 В и трёхфазный двигатель с возможностью работы при соответствующем напряжении обмоток.
Порядок подбора:
- проверить шильдик двигателя;
- определить допустимую схему соединения обмоток;
- определить номинальный ток двигателя при требуемом напряжении;
- выбрать ПЧ с однофазным входом 220 В;
- сравнить номинальный выходной ток ПЧ с током двигателя;
- проверить характер нагрузки и перегрузочную способность;
- проверить необходимые функции управления.
Только после этого выбирается конкретная модель преобразователя.
FAQ
Можно ли запитать трёхфазный двигатель от обычной розетки через частотник?
В ряде случаев да: используется частотный преобразователь с однофазным входом 220 В и выходом, соответствующим параметрам трёхфазного двигателя. Возможность подключения конкретного двигателя определяется по его шильдику и документации ПЧ.
Какой ПЧ нужен для двигателя 2,2 кВт 220 В?
Одной мощности двигателя недостаточно. Необходимо знать его номинальный ток, напряжение, схему соединения обмоток и характер нагрузки. После этого ток сравнивается с допустимым выходным током преобразователя.
Можно ли подключить двигатель 380 В к ПЧ 220 В?
Ответ зависит от паспортных напряжений двигателя и схемы соединения его обмоток. Например, двигатель 220/380 В допускает другие варианты соединения, чем двигатель 380/660 В. Решение принимается по шильдику конкретного двигателя.
Что важнее при выборе ПЧ — мощность или ток?
Мощность удобна для предварительного выбора класса преобразователя, но окончательный подбор необходимо проверять по номинальному току двигателя, напряжению, нагрузке и перегрузочной способности ПЧ.
Нужен ли тормозной резистор для ПЧ 220 В?
Не всегда. Необходимость тормозного резистора определяется режимом торможения, инерцией механизма и возможностями конкретного преобразователя.
Что делать после выбора преобразователя
После подбора ПЧ необходимо правильно подключить силовую часть, ввести параметры двигателя, выбрать источник команд и выполнить пробный запуск.
Общие принципы подключения и настройки мы рассматриваем в отдельных материалах о подключении и первом запуске частотных преобразователей.
Все модели можно посмотреть в каталоге частотных преобразователей.
Заключение
Для работы от однофазной сети необходимо выбирать частотный преобразователь, рассчитанный на соответствующее входное питание. При этом ПЧ подбирается не только по мощности, но и по номинальному току двигателя, напряжению обмоток, характеру нагрузки и требуемой перегрузочной способности.
Перед покупкой особенно важно проверить шильдик двигателя. Это позволяет определить допустимое напряжение и схему соединения обмоток и избежать одной из самых распространённых ошибок при подборе ПЧ 220 В.
