Лифты и подъёмники работают в режиме постоянных пусков, остановок, подъёма и опускания груза. Для электропривода это сложные условия: двигатель регулярно разгоняется, тормозит и часто работает с переменной нагрузкой.

В таких системах важную роль играет тормозной резистор для частотного преобразователя. Он помогает безопасно отводить энергию, которая возникает при торможении двигателя, и защищает частотный преобразователь от перенапряжения.

Простыми словами: когда лифт или подъёмник тормозит, двигатель может возвращать энергию обратно в систему. Тормозной резистор принимает эту энергию и рассеивает её в виде тепла. Благодаря этому привод работает стабильнее, а оборудование меньше уходит в аварийные ошибки.

Для стандартных подъёмных механизмов часто рассматривают тормозной резистор 18,5 кВт или тормозной резистор 30 кВт. Для более тяжёлых условий, частых циклов и высокой нагрузки может потребоваться тормозной резистор 55 кВт.

Зачем нужен тормозной резистор в лифте или подъёмнике

В подъёмном оборудовании торможение возникает не только при остановке кабины или платформы. Резистор также важен при опускании груза, когда двигатель может работать в генераторном режиме.

Без тормозного резистора возможны проблемы:

• частотный преобразователь уходит в ошибку по перенапряжению
• остановка становится нестабильной
• увеличивается нагрузка на привод
• оборудование чаще останавливается аварийно
• возрастает риск перегрева элементов системы

Тормозной резистор снижает эти риски. Он помогает частотнику корректно управлять торможением и делает работу лифта или подъёмника более предсказуемой.

Как работает тормозной резистор при опускании груза

Когда подъёмник опускает груз, двигатель не всегда просто потребляет энергию. В некоторых режимах он начинает возвращать энергию обратно в частотный преобразователь.

Процесс выглядит так:

1. Кабина, платформа или груз начинает замедляться.
2. Электродвигатель переходит в генераторный режим.
3. Напряжение в звене постоянного тока ПЧ растёт.
4. Тормозной модуль подключает резистор.
5. Избыточная энергия рассеивается в тепло.
6. Система продолжает работать без аварийного отключения.

Именно поэтому для лифтов, грузовых подъёмников, тельферов и лебёдок важно подбирать резистор не «примерно», а с учётом режима работы.

Где применяются тормозные резисторы

Тормозные резисторы используются в разных подъёмных системах:

• пассажирские лифты
• грузовые лифты
• строительные подъёмники
• складские подъёмные платформы
• тельферы
• грузовые лебёдки
• подъёмники на производственных линиях
• подъёмные столы
• шахтные и промышленные подъёмные механизмы

Для небольших подъёмников может быть достаточно модели средней мощности. Например, в некоторых задачах подходит тормозной резистор 18,5 кВт. Для промышленных подъёмников и грузовых систем чаще выбирают более мощные решения, например тормозной резистор 30 кВт или тормозной резистор 55 кВт.

Почему нельзя выбирать резистор только по мощности двигателя

Одна из распространённых ошибок — выбирать тормозной резистор только по мощности электродвигателя. На практике этого недостаточно.

Важно учитывать:

• как часто подъёмник запускается и останавливается
• есть ли длительное опускание груза
• какой вес перемещается
• насколько быстро нужно тормозить
• какой частотный преобразователь установлен
• какое сопротивление допускает ПЧ
• есть ли запас по мощности

Два подъёмника с одинаковым двигателем могут требовать разные резисторы. Один работает несколько раз в день, другой — постоянно в производственном цикле. Поэтому подбор должен учитывать реальные условия, а не только цифру на шильдике двигателя.

Основные параметры выбора

При выборе тормозного резистора для лифта или подъёмника нужно смотреть на несколько характеристик.

1. Мощность резистора

Мощность показывает, сколько энергии резистор может рассеивать в тепло. Для подъёмных механизмов лучше не выбирать минимальный вариант. Здесь важен запас.

Для умеренных нагрузок можно рассматривать тормозной резистор 18,5 кВт. Если оборудование работает чаще или нагрузка выше, более надёжным решением будет тормозной резистор 30 кВт.

2. Сопротивление

Сопротивление должно соответствовать требованиям частотного преобразователя. Это обязательное условие.

Если сопротивление слишком низкое, можно перегрузить тормозной модуль. Если слишком высокое, торможение может быть недостаточно эффективным.

Правильный порядок:

1. определить модель ПЧ
2. открыть инструкцию производителя
3. найти допустимый диапазон сопротивления
4. подобрать резистор по мощности и сопротивлению

3. Режим работы

Для подъёмников часто характерен тяжёлый режим: частые остановки, опускание груза, повторные циклы.

Если оборудование работает интенсивно, лучше выбирать усиленные модели. Для тяжёлых задач может подойти тормозной резистор 55 кВт или более мощное исполнение.

4. Условия эксплуатации

Если подъёмник работает на улице, в холодном помещении, на складе с пылью или во влажной зоне, нужно учитывать исполнение корпуса, степень защиты и температурный диапазон.

Как подобрать тормозной резистор для лифта

Подбор лучше делать поэтапно.

1. Определите мощность двигателя и частотного преобразователя.
2. Оцените частоту пусков и торможений.
3. Уточните, есть ли длительное опускание груза.
4. Проверьте допустимое сопротивление по документации ПЧ.
5. Добавьте запас по мощности.
6. Выберите подходящую модель.

Если система работает редко и с умеренной нагрузкой, можно начинать с моделей средней мощности. Если же подъёмник работает постоянно, лучше сразу закладывать запас и рассматривать более мощный тормозной резистор.

Пример подбора

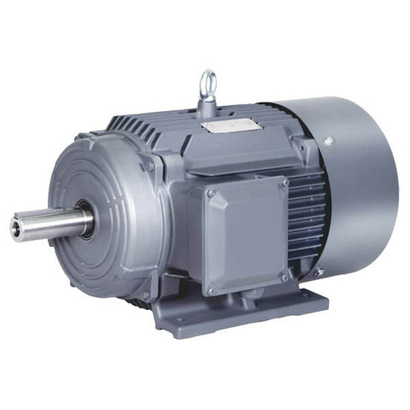

Допустим, есть подъёмник с электродвигателем 22 кВт и частотным преобразователем. Оборудование регулярно поднимает и опускает груз, но не работает круглосуточно.

В таком случае можно ориентироваться на средний или тяжёлый режим. Минимального резистора может быть недостаточно, поэтому разумно рассматривать модель с запасом — например, тормозной резистор 18,5 кВт или тормозной резистор 30 кВт, в зависимости от требований ПЧ и режима работы.

Если подъёмник работает в тяжёлом промышленном цикле, с частыми остановками и длительным опусканием груза, лучше рассмотреть тормозной резистор 55 кВт.

Частые ошибки при выборе

Выбор без учёта сопротивления

Даже если резистор подходит по мощности, он может не подойти к частотному преобразователю по сопротивлению.

Недостаточный запас

Для подъёмного оборудования запас по мощности особенно важен. Резистор не должен постоянно работать на пределе.

Игнорирование режима опускания

При опускании груза энергия возвращается в систему активнее. Если это не учесть, ПЧ может уходить в ошибку.

Неправильная оценка условий эксплуатации

Температура, пыль, влажность и вентиляция влияют на ресурс тормозного резистора.

Как понять, что тормозной резистор подобран неправильно

Признаки неправильного подбора:

• частотный преобразователь уходит в ошибку при торможении
• подъёмник останавливается рывками
• резистор сильно перегревается
• торможение занимает больше времени, чем нужно
• система нестабильно работает при опускании груза
• появляются аварийные отключения при частых циклах

Если такие признаки уже есть, нужно проверить сопротивление, мощность резистора и настройки торможения в ПЧ.

Где купить тормозной резистор для лифта и подъёмника

После расчёта параметров можно выбрать подходящую модель в каталоге тормозных резисторов.

Для аккуратной перелинковки в статье достаточно использовать несколько ссылок: на категорию, тормозной резистор 18,5 кВт, тормозной резистор 30 кВт и тормозной резистор 55 кВт. Этого достаточно, чтобы не перегружать текст и при этом направить пользователя к подходящим товарам.

Частые вопросы

Нужен ли тормозной резистор для лифта?

Да, если лифт или подъёмник работает с частотным преобразователем и при торможении возникает возврат энергии. Особенно актуально это для грузовых лифтов, подъёмников и систем с частыми циклами.

Почему частотный преобразователь уходит в ошибку при опускании?

Одна из частых причин — перенапряжение в звене постоянного тока. Оно возникает, когда энергия торможения не успевает рассеиваться. В этом случае помогает правильно подобранный тормозной резистор.

Можно ли взять резистор мощнее?

Да, запас по мощности допустим и часто полезен. Но сопротивление обязательно должно соответствовать требованиям частотного преобразователя.

Что важнее — мощность или сопротивление?

Оба параметра важны. Мощность отвечает за способность рассеивать тепло, а сопротивление — за корректную работу с ПЧ.

Какой резистор выбрать для грузового подъёмника?

Для грузового подъёмника лучше выбирать резистор с запасом по мощности и учитывать частоту торможений. Для умеренных задач можно рассмотреть тормозной резистор 30 кВт, а для тяжёлых режимов — тормозной резистор 55 кВт.

Итог

Тормозной резистор для лифта и подъёмника — это важный элемент системы с частотным преобразователем. Он помогает безопасно отводить энергию при торможении, защищает ПЧ от перенапряжения и делает работу оборудования стабильнее.

При выборе важно учитывать:

• мощность двигателя и ПЧ
• сопротивление резистора
• частоту торможений
• режим подъёма и опускания
• условия эксплуатации
• запас по мощности

Для большинства задач лучше выбирать резистор с запасом и обязательно проверять совместимость с частотным преобразователем по сопротивлению. Для перелинковки в статье можно использовать анкоры тормозной резистор 18,5 кВт, тормозной резистор 30 кВт и тормозной резистор 55 кВт.
