Источник питания кажется простым устройством: подключили к сети, получили на выходе 24В, запитали контроллеры, датчики и реле. Но на практике именно неправильно выбранный блок питания часто становится причиной нестабильной работы шкафа автоматики.

Если источник питания подобран с ошибкой, проблемы могут проявляться не сразу. Сначала оборудование работает нормально, а потом появляются странные сбои: контроллер перезагружается, датчики срабатывают нестабильно, реле щёлкают не всегда, питание проседает при включении нагрузки, а найти причину сложно.

Чаще всего ошибки связаны не с качеством самого блока питания, а с неправильным подбором: не посчитали ток, не заложили запас, не учли условия установки, выбрали не ту серию или поставили источник питания в шкаф без нормального охлаждения.

В этой статье разберём основные ошибки при выборе источника питания и покажем, как их избежать.

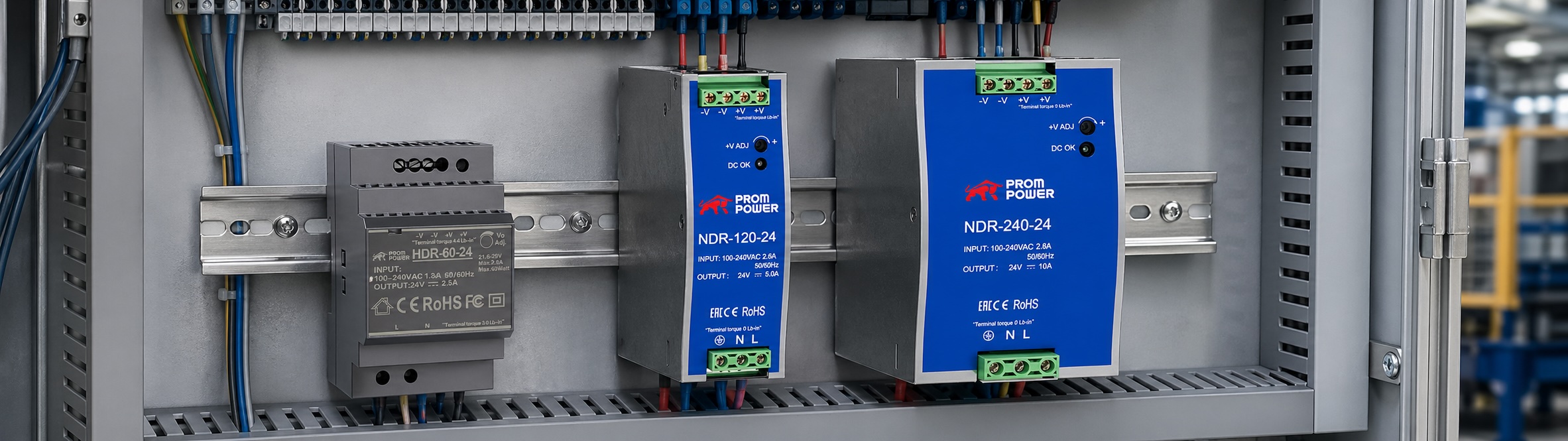

Для небольших шкафов автоматики часто используют HDR-60-24, для стандартных задач — NDR-120-24, а для более мощных систем с нагрузкой до 10А — NDR-240-24.

Ошибка 1. Выбирать источник питания только по напряжению

Самая частая ошибка — смотреть только на надпись «24В» и считать, что этого достаточно.

На самом деле одного напряжения мало. У источника питания есть ещё ток, мощность, диапазон входного напряжения, защиты, температурный режим, габариты и условия установки.

Например, два блока питания могут выдавать 24В, но один рассчитан на 2,5А, другой — на 5А, а третий — на 10А. Для шкафа автоматики это принципиальная разница.

Если нагрузка потребляет 6А, блок питания 24В 2,5А не подойдёт, даже если напряжение совпадает. Он будет работать на перегрузке, греться и уходить в защиту.

Правильный подход: сначала считать нагрузку, потом выбирать источник питания по току и мощности.

Ошибка 2. Не считать суммарный ток нагрузки

Нельзя выбирать блок питания «на глаз». Нужно сложить ток всех устройств, которые питаются от 24В.

В шкафу автоматики от источника питания могут работать:

• контроллер
• модули ввода-вывода
• датчики
• промежуточные реле
• сигнальные лампы
• панель оператора
• клапаны
• исполнительные устройства
• цепи безопасности

Каждое устройство потребляет ток. Если сложить только часть нагрузки, блок питания окажется слабее, чем нужно.

Пример:

Контроллер — 0,8А
Модули ввода-вывода — 1,2А
Датчики — 1,0А
Реле — 1,5А
Панель оператора — 1,0А
Сигнальные цепи — 0,5А

Итого: 6А

При такой нагрузке блок питания на 5А уже будет слабым. Лучше рассматривать источник питания на 10А, например NDR-240-24.

Ошибка 3. Не закладывать запас по мощности

Даже если расчёт показал 5А, это не значит, что нужно ставить блок питания ровно на 5А. Источник питания не должен постоянно работать на пределе.

Запас нужен для:

• пусковых токов
• кратковременных перегрузок
• стабильной работы при нагреве
• будущего расширения шкафа
• увеличения срока службы блока питания

Обычно для шкафов автоматики закладывают запас 20–30%.

Если нагрузка составляет около 3–4А, можно рассмотреть NDR-120-24. Если нагрузка ближе к 7–8А, лучше выбрать NDR-240-24, чтобы блок не работал постоянно на максимуме.

Ошибка 4. Игнорировать пусковые токи

Некоторые устройства при включении кратковременно потребляют больше тока, чем в обычном режиме.

Это могут быть:

• реле
• клапаны
• панели оператора
• промышленные модули
• исполнительные устройства
• группы датчиков
• световая индикация

Если не учитывать пусковые токи, блок питания может уходить в защиту в момент включения шкафа или при одновременном запуске нескольких потребителей.

Поэтому важно смотреть не только номинальный ток, но и характер нагрузки. Если нагрузка включается группами, лучше заложить больший запас.

Ошибка 5. Использовать слишком мощный блок без необходимости

Запас полезен, но слишком большой запас тоже не всегда нужен.

Если в шкафу всего несколько датчиков и реле, не обязательно ставить блок питания на 10А. Это увеличит стоимость, займёт больше места и может быть избыточным по задаче.

Для небольших систем можно использовать HDR-60-24. Он подходит для компактных шкафов, простых цепей управления и малой нагрузки.

Если же шкаф стандартный и нагрузка средняя, чаще выбирают NDR-120-24. Для более мощных систем и запаса по току логичнее использовать NDR-240-24.

Ошибка 6. Не учитывать серию источника питания

Разные серии рассчитаны на разные задачи.

По спецификации PROMPOWER, серия HDR имеет диапазон мощностей 12–92Вт, серия MDR — 10–96Вт, а серия NDR — 75,6–480Вт. Также указано, что у серий есть защита от короткого замыкания, перегрузки и перенапряжения, индикация DC OK и регулировка выходного напряжения.

Упрощённо можно ориентироваться так:

• HDR — компактные блоки для небольших шкафов
• MDR — блоки для задач, где важен контроль состояния питания
• NDR — промышленные блоки для более мощных шкафов автоматики

Если выбрать серию неправильно, блок питания может оказаться неудобным по монтажу, слабым по мощности или избыточным по габаритам.

Ошибка 7. Не смотреть на условия установки

Источник питания работает внутри шкафа, где может быть повышенная температура. Рядом могут стоять частотные преобразователи, контакторы, реле, автоматы и другие устройства, которые выделяют тепло.

Если блок питания установлен в тесном месте без вентиляции, он может перегреваться даже при правильной мощности.

При установке важно учитывать:

• температуру внутри шкафа
• наличие вентиляции
• расстояние до нагревающихся устройств
• свободное пространство вокруг корпуса
• ориентацию монтажа
• плотность размещения оборудования

У серии HDR указано охлаждение за счёт свободной конвекции воздуха и возможность установки на DIN-рейку TS-35/7,5 или TS-35/15. Это значит, что при установке важно не перекрывать вентиляционные зоны и не ставить блок вплотную к горячим устройствам.

Ошибка 8. Не учитывать температурное снижение мощности

Многие источники питания могут отдавать номинальную мощность не при любой температуре. При высокой температуре внутри шкафа допустимая нагрузка может снижаться.

Это особенно важно, если шкаф установлен:

• в жарком помещении
• рядом с нагревающимся оборудованием
• на улице
• в плохо проветриваемой зоне
• в закрытом металлическом корпусе без вентиляции

Если блок питания выбран «впритык», при повышенной температуре он может работать нестабильно. Поэтому запас по мощности и нормальное охлаждение — не формальность, а важное условие стабильной работы.

Ошибка 9. Игнорировать защиту от перегрузки и короткого замыкания

В шкафу автоматики возможны ошибки подключения, повреждение кабеля, отказ датчика или перегрузка цепи.

Хороший источник питания должен иметь защиты:

• от короткого замыкания
• от перегрузки
• от перенапряжения

Это помогает защитить сам блок питания и снизить риск повреждения подключенного оборудования.

В спецификации PROMPOWER для серий HDR, MDR и NDR указаны защиты от КЗ, перегрузки и перенапряжения. Поэтому при подборе лучше выбирать промышленные источники питания, рассчитанные на работу в шкафах автоматики.

Ошибка 10. Не обращать внимание на DC OK

DC OK — это индикация или сигнал нормального выходного напряжения.

На первый взгляд кажется, что это мелочь. Но при обслуживании шкафа DC OK помогает быстро понять, есть ли нормальное питание на выходе блока.

Это особенно удобно, если шкаф сложный и в нём много цепей. Вместо долгого поиска можно сразу проверить состояние источника питания.

Если нужна простая визуальная диагностика, подойдут модели с индикацией DC OK. Если требуется передавать состояние питания в систему управления, лучше смотреть серии с дополнительным контактом состояния.

Ошибка 11. Подключать слишком много цепей к одному блоку питания

Иногда один блок питания используют сразу для всего: контроллеров, датчиков, реле, клапанов, сигнализации и исполнительных устройств.

В простых шкафах это допустимо. Но в ответственных системах лучше разделять питание.

Например:

• отдельная линия для контроллера
• отдельная линия для датчиков
• отдельная линия для исполнительных устройств
• отдельная защита на группы нагрузки

Так проще искать неисправности, а отказ одной цепи не обязательно отключит весь шкаф.

Ошибка 12. Не учитывать будущее расширение шкафа

Шкаф автоматики часто дорабатывают: добавляют датчики, модули, реле, сигнальные лампы или новые цепи.

Если источник питания выбран без запаса, при расширении его придётся менять.

Поэтому при проектировании лучше заранее спросить: будет ли шкаф модернизироваться? Если да, лучше выбрать блок питания с запасом.

Например, если расчёт сейчас показывает 4А, NDR-120-24 может подойти. Но если в будущем планируется расширение, иногда разумнее сразу поставить NDR-240-24.

Ошибка 13. Выбирать блок питания только по цене

Дешёвый источник питания может выглядеть привлекательным, но в шкафу автоматики цена не должна быть единственным критерием.

Важно учитывать:

• стабильность выходного напряжения
• наличие защит
• качество корпуса
• температурный диапазон
• удобство подключения
• наличие индикации
• соответствие условиям эксплуатации

Если блок питания выходит из строя, может остановиться всё оборудование. Поэтому экономия на источнике питания иногда приводит к большим потерям из-за простоя.

Ошибка 14. Не проверять размеры и место в шкафу

Даже если блок подходит по мощности, он должен физически помещаться в шкаф.

Нужно заранее проверить:

• ширину корпуса
• высоту и глубину
• место на DIN-рейке
• зазоры для охлаждения
• доступ к клеммам
• удобство обслуживания

Серия HDR компактнее и подходит для небольших шкафов. NDR обычно крупнее, но рассчитана на более мощные задачи. Поэтому важно не только выбрать мощность, но и проверить компоновку шкафа.

Как выбрать источник питания без ошибок

Правильный порядок выбора:

1. Определите выходное напряжение — чаще всего 24В DC.
2. Составьте список всех потребителей.
3. Сложите ток нагрузки.
4. Добавьте запас 20–30%.
5. Учтите пусковые токи.
6. Проверьте условия установки и охлаждение.
7. Выберите подходящую серию.
8. Проверьте габариты и способ монтажа.
9. Убедитесь, что есть нужные защиты.
10. Подберите конкретную модель.

Если шкаф небольшой, можно рассмотреть HDR-60-24. Для стандартных шкафов автоматики часто подходит NDR-120-24. Для нагрузки до 10А и запаса по мощности используют NDR-240-24.

Частые вопросы

Почему блок питания 24В уходит в защиту?

Частые причины — перегрузка, короткое замыкание, пусковые токи, перегрев или недостаточная мощность блока питания.

Можно ли поставить блок питания мощнее?

Да, запас по току допустим. Но нужно учитывать габариты, условия установки и экономическую целесообразность. Для небольших шкафов не всегда нужен мощный блок.

Какой запас по мощности нужен?

Обычно закладывают 20–30%. Если нагрузка имеет высокие пусковые токи или планируется расширение шкафа, запас можно увеличить.

Что выбрать: HDR-60-24, NDR-120-24 или NDR-240-24?

HDR-60-24 подходит для небольшой нагрузки. NDR-120-24 — для стандартных шкафов автоматики. NDR-240-24 — для более мощных систем и нагрузки до 10А.

Нужно ли учитывать температуру внутри шкафа?

Да. При высокой температуре источник питания может работать с меньшей допустимой нагрузкой, поэтому важно обеспечить вентиляцию и не выбирать блок питания «впритык».

Итог

Ошибки при выборе источника питания чаще всего связаны с отсутствием расчёта нагрузки, неправильным запасом мощности, игнорированием пусковых токов и условий установки.

Чтобы блок питания работал стабильно, нужно учитывать не только напряжение 24В, но и ток, мощность, серию, защиту, температуру, габариты и возможность будущего расширения.

Для малых шкафов можно использовать HDR-60-24. Для стандартных задач автоматики подойдёт NDR-120-24. Для более мощных систем и запаса по току лучше выбрать NDR-240-24.

Правильно подобранный источник питания снижает риск сбоев, защищает оборудование и помогает шкафу автоматики работать стабильно долгие годы.
