Импульсный блок питания — это устройство, которое преобразует входное напряжение в стабильное выходное напряжение, необходимое для работы электроники, автоматики и промышленного оборудования.

Если говорить простыми словами, импульсный источник питания берёт напряжение из сети и делает из него нужное постоянное напряжение: например 12В, 24В или 48В.

В шкафах автоматики чаще всего используют импульсные блоки питания 24В, потому что именно 24В DC является распространённым стандартом для контроллеров, датчиков, реле, модулей ввода-вывода и других элементов управления.

В линейке PROMPOWER представлены серии HDR, MDR и NDR. По спецификации, серия HDR охватывает мощности 12–92 Вт, MDR — 10–96 Вт, а NDR — 75,6–480 Вт. Для этих серий указаны защиты от короткого замыкания, перегрузки и перенапряжения, индикация DC OK и возможность регулировки выходного напряжения.

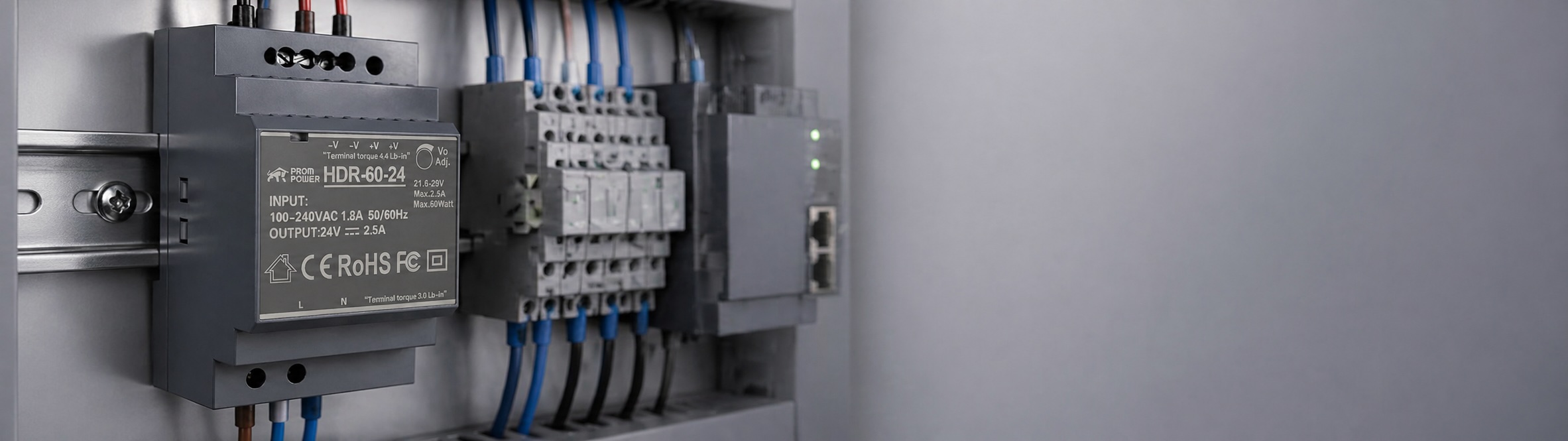

Для небольших задач можно использовать HDR-60-24, для стандартных шкафов автоматики — NDR-120-24, а для более мощных систем — NDR-240-24.

Зачем нужен импульсный блок питания

Импульсный блок питания нужен там, где оборудованию требуется стабильное постоянное напряжение.

Он питает:

• контроллеры
• датчики
• реле
• панели оператора
• модули ввода-вывода
• сигнальные лампы
• системы безопасности
• промышленные интерфейсные модули
• телекоммуникационное оборудование
• элементы шкафа автоматики

Главная задача блока питания — обеспечить стабильную работу устройств даже при изменениях входного напряжения и нагрузки.

Если источник питания подобран неправильно, могут появляться проблемы: контроллер перезагружается, датчики работают нестабильно, реле не срабатывают, а шкаф автоматики выдаёт непонятные ошибки.

Почему блок называется импульсным

Название связано с принципом работы. Внутри такого источника питания напряжение преобразуется не напрямую, а через высокочастотное переключение.

Упрощённо процесс выглядит так:

1. входное переменное напряжение поступает на блок питания
2. оно проходит фильтрацию и выпрямление
3. электронная схема преобразует энергию импульсами
4. трансформатор и управляющая схема формируют нужный уровень напряжения
5. на выходе получается стабильное постоянное напряжение

На страницах со схемами MDR в спецификации показан типовой принцип: входной ЭМС-фильтр, выпрямитель и фильтр, коммутация питания, выпрямитель на выходе, контур управления и защиты от перегрузки и перенапряжения.

Простыми словами: импульсный блок питания быстро включает и выключает преобразование энергии, чтобы получить стабильное напряжение на выходе.

Чем импульсный блок питания отличается от обычного

Раньше часто использовали трансформаторные блоки питания. Они простые, но обычно более тяжёлые и крупные.

Импульсные блоки питания стали популярны потому, что они:

• компактнее
• легче
• эффективнее
• меньше греются при правильном подборе
• имеют широкий диапазон входного напряжения
• удобны для монтажа в шкаф автоматики
• часто имеют встроенные защиты
• подходят для DIN-рейки

Поэтому в современных шкафах автоматики чаще используют именно импульсные источники питания.

Где применяются импульсные блоки питания

Импульсные источники питания применяются в разных сферах:

• промышленная автоматика
• шкафы управления
• станки и производственные линии
• системы вентиляции
• насосные станции
• телекоммуникационное оборудование
• системы безопасности
• видеонаблюдение
• контроллеры и релейные схемы
• световая сигнализация
• инженерные системы зданий

Например, в небольшом шкафу управления может быть достаточно HDR-60-24. Если шкаф питает контроллер, датчики, реле и несколько модулей, чаще выбирают NDR-120-24. Если потребителей много или нужен запас по току, лучше рассматривать NDR-240-24.

Как работает импульсный блок питания простыми словами

Представьте, что оборудованию нужно стабильное питание 24В, а в сеть приходит 220В. Блок питания должен преобразовать одно напряжение в другое и удерживать его стабильным.

Импульсный источник делает это за счёт электронной схемы управления. Она постоянно контролирует выходное напряжение и регулирует работу преобразователя.

Если нагрузка растёт, блок питания компенсирует это. Если нагрузка уменьшается, схема снижает подачу энергии. Поэтому на выходе остаётся стабильное напряжение.

Именно стабильность питания особенно важна для автоматики. Контроллеру и датчикам нельзя давать «плавающее» напряжение, иначе система может работать непредсказуемо.

Какие бывают выходные напряжения

Самые распространённые варианты:

• 5В
• 12В
• 24В
• 48В

Для промышленной автоматики чаще всего выбирают 24В DC. Это удобное и распространённое напряжение для цепей управления.

В спецификации PROMPOWER указаны модели с выходным напряжением 12В, 24В и 48В в зависимости от серии. Например, серия NDR доступна с выходным напряжением 12В, 24В и 48В, а серии HDR и MDR — с вариантами 12В и 24В.

Почему 24В часто используют в шкафах автоматики

24В DC удобно для промышленной автоматики по нескольким причинам.

Во-первых, это распространённый стандарт для датчиков, контроллеров и реле. Во-вторых, такое напряжение безопаснее для цепей управления, чем сетевое. В-третьих, его удобно распределять внутри шкафа.

Поэтому, если вы собираете шкаф автоматики, чаще всего понадобится именно блок питания 24В на DIN-рейку.

Основные характеристики импульсного блока питания

При выборе важно смотреть не только на напряжение.

Основные параметры:

• выходное напряжение
• выходной ток
• мощность
• диапазон входного напряжения
• эффективность
• пульсации и шум
• наличие защит
• температурный диапазон
• способ монтажа
• размеры корпуса
• индикация состояния
• возможность регулировки напряжения

Для шкафа автоматики обычно важны мощность, ток, защита, компактность и удобство установки на DIN-рейку.

Какие защиты должны быть у блока питания

Хороший импульсный блок питания должен защищать не только себя, но и оборудование, которое к нему подключено.

Желательно наличие защит:

• от короткого замыкания
• от перегрузки
• от перенапряжения
• от перегрева
• от нестабильной работы при превышении нагрузки

В спецификации PROMPOWER для серий HDR, MDR и NDR указаны защиты от короткого замыкания, перегрузки и перенапряжения. Также отмечены индикация DC OK и регулировка выходного напряжения.

Что такое DC OK

DC OK — это индикация или сигнал, который показывает, что на выходе блока питания есть нормальное постоянное напряжение.

Это удобно для обслуживания шкафа автоматики. Если оборудование не работает, специалист может быстро проверить состояние питания.

В серии MDR предусмотрены DC OK сигнальный выход или контакт реле в зависимости от модели. Например, для MDR-40 и MDR-60 в спецификации описан контакт DC OK: контакт закрыт, когда питание включено и DC в норме, и открыт, когда питание выключено или есть неисправность.

Как выбрать импульсный блок питания

Выбор начинается с расчёта нагрузки.

Порядок простой:

1. Определите выходное напряжение: чаще всего 24В.
2. Посчитайте ток всех потребителей.
3. Переведите ток в мощность.
4. Добавьте запас 20–30%.
5. Проверьте условия установки.
6. Выберите серию и модель.

Формула простая:

P = U × I

Где:

• P — мощность, Вт
• U — напряжение, В
• I — ток, А

Например, если оборудование потребляет 5А при 24В:

24В × 5А = 120Вт

В таком случае можно рассмотреть NDR-120-24. Если нагрузка выше или нужен запас под расширение, лучше выбрать NDR-240-24.

Почему важен запас мощности

Блок питания не должен постоянно работать на пределе. Если он нагружен почти на 100%, он сильнее греется и быстрее изнашивается.

Запас нужен для:

• пусковых токов
• будущего расширения системы
• стабильности при колебаниях нагрузки
• уменьшения нагрева
• увеличения срока службы

Для большинства шкафов автоматики разумный запас — 20–30%.

Если нагрузка небольшая, можно использовать HDR-60-24. Если расчётная мощность около 100–120Вт, лучше выбрать NDR-120-24. Если нужна нагрузка ближе к 10А или планируется расширение, подойдёт NDR-240-24.

Когда выбрать HDR, MDR или NDR

HDR

HDR — компактная серия для небольших шкафов и простых задач. Она подходит, когда важны малые габариты и базовая функциональность.

HDR-60-24 можно использовать для небольших систем с датчиками, реле и простой автоматикой.

MDR

MDR подходит для задач, где важен контроль состояния питания. Серия полезна там, где нужен сигнал DC OK для диагностики или контроля.

NDR

NDR — серия для более мощных промышленных шкафов. В спецификации указано, что для NDR применяется металлический корпус от 75 Вт, а диапазон мощности серии достигает 480 Вт.

Для стандартных шкафов автоматики часто используют NDR-120-24, а для более нагруженных систем — NDR-240-24.

Типичные ошибки при выборе

Выбор без расчёта нагрузки

Нельзя выбирать блок питания только по принципу «примерно хватит». Нужно сложить ток всех потребителей.

Отсутствие запаса

Если блок питания работает на пределе, он быстрее нагревается и может выйти из строя раньше.

Игнорирование пусковых токов

Некоторые устройства кратковременно потребляют больше тока при включении.

Неправильное размещение в шкафу

Импульсный блок питания должен охлаждаться. Не стоит ставить его вплотную к сильно нагревающимся устройствам.

Неверный выбор серии

Для маленького шкафа может хватить HDR. Для стандартного шкафа лучше NDR. Для контроля состояния питания может быть полезна MDR.

Где купить импульсный блок питания

После расчёта нагрузки можно выбрать подходящую модель в каталоге источников питания.

Для небольших шкафов подойдёт HDR-60-24. Для стандартных задач автоматики можно рассмотреть NDR-120-24. Для более мощных систем и запаса по току лучше выбрать NDR-240-24.

Также можно поставить ссылку на категорию «импульсные блоки питания» или «источники питания на DIN-рейку».

Частые вопросы

Что такое импульсный блок питания?

Это источник питания, который преобразует входное напряжение в стабильное постоянное напряжение с помощью электронной импульсной схемы.

Чем импульсный блок питания лучше трансформаторного?

Он компактнее, легче, эффективнее и удобнее для установки в шкаф автоматики.

Какой блок питания выбрать для шкафа автоматики?

Сначала нужно рассчитать нагрузку. Для небольших шкафов подойдёт HDR-60-24, для стандартных — NDR-120-24, для более мощных систем — NDR-240-24.

Почему чаще используют 24В?

24В DC — распространённый стандарт для промышленной автоматики, датчиков, контроллеров и реле.

Нужен ли запас мощности?

Да, обычно рекомендуется запас 20–30%, чтобы блок питания не работал постоянно на пределе.

Итог

Импульсный блок питания — это компактный и эффективный источник стабильного постоянного напряжения. Он используется в шкафах автоматики, системах управления, промышленном оборудовании, телекоммуникациях и инженерных системах.

При выборе важно учитывать:

• выходное напряжение
• ток нагрузки
• мощность
• запас 20–30%
• наличие защит
• условия установки
• серию и корпус
• необходимость DC OK

Для небольших шкафов можно выбрать HDR-60-24, для стандартных систем — NDR-120-24, а для мощных шкафов автоматики — NDR-240-24. Правильно подобранный импульсный источник питания снижает риск сбоев и помогает оборудованию работать стабильно.
