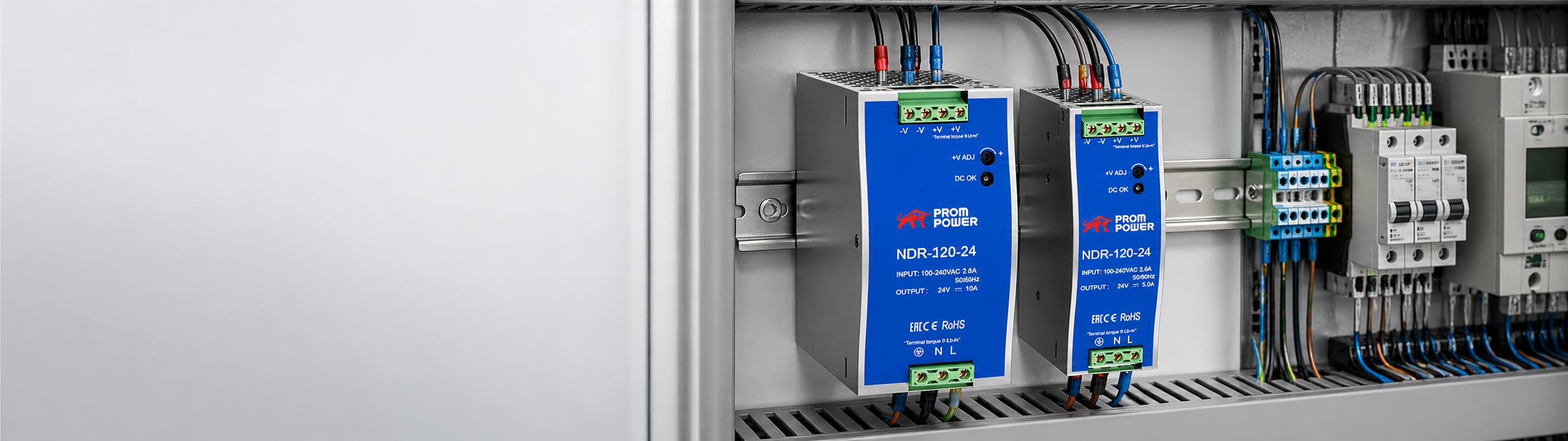

Блок питания 24В для шкафа автоматики нужен для стабильного питания оборудования управления: контроллеров, датчиков, реле, модулей ввода-вывода, панелей оператора, сигнализации и других устройств.

В промышленных шкафах чаще всего используется именно напряжение 24В DC, потому что оно удобно для автоматики, безопаснее сетевого напряжения и поддерживается большинством компонентов управления.

Если говорить простыми словами, блок питания 24В преобразует входное напряжение сети в стабильное постоянное напряжение 24В, которое затем используется для питания всей низковольтной части шкафа автоматики.

В линейке PROMPOWER есть серии HDR, MDR и NDR: HDR — компактные блоки в пластиковом корпусе, MDR — блоки с дополнительными функциями контроля состояния, NDR — более мощные модели в металлическом корпусе. В спецификации указаны диапазоны мощностей: HDR 12–92 Вт, MDR 10–96 Вт, NDR 75,6–480 Вт, а также защиты от короткого замыкания, перегрузки и перенапряжения.

Для небольших шкафов автоматики часто подходит HDR-60-24. Для систем с большим количеством устройств лучше рассматривать NDR-120-24 или NDR-240-24.

Зачем нужен блок питания 24В в шкафу автоматики

В шкафу автоматики есть две основные части: силовая и управляющая.

Силовая часть работает с двигателями, контакторами, приводами и нагрузками. Управляющая часть отвечает за логику работы системы. Именно для неё чаще всего требуется стабильное питание 24В.

От блока питания могут работать:

• ПЛК и контроллеры
• датчики
• реле
• модули ввода-вывода
• панели оператора
• сигнальные лампы
• промежуточные реле
• промышленные интерфейсные модули
• системы сигнализации
• элементы безопасности

Если блок питания подобран неправильно, могут появляться сбои: контроллер перезагружается, датчики работают нестабильно, реле не срабатывают, а оборудование останавливается без очевидной причины.

Поэтому источник питания 24В — это не второстепенный элемент, а основа стабильной работы шкафа автоматики.

Почему в автоматике чаще используют 24В DC

Напряжение 24В DC стало стандартом для промышленной автоматики по нескольким причинам.

Во-первых, оно безопаснее для цепей управления, чем 220В. Во-вторых, большинство промышленных датчиков, контроллеров и реле рассчитаны именно на 24В. В-третьих, такое напряжение удобно распределять внутри шкафа.

24В используют там, где нужна надёжная работа управляющих цепей без лишнего риска и перегрева. Поэтому при проектировании шкафа автоматики почти всегда отдельно закладывается источник питания 24В.

Какие блоки питания используют в шкафах автоматики

Для шкафов автоматики чаще всего используют импульсные источники питания на DIN-рейку. Они компактные, удобны в монтаже и рассчитаны на установку внутри электрического шкафа.

Основные варианты:

• компактные блоки питания для малых шкафов
• блоки средней мощности для стандартной автоматики
• промышленные источники питания для больших шкафов
• модели с индикацией DC OK
• модели с регулировкой выходного напряжения
• блоки питания в металлическом корпусе

Например, HDR-60-24 подойдёт для небольшого шкафа, где нужно запитать несколько датчиков, реле или простую автоматику. Если в шкафу установлен контроллер, несколько модулей, датчики и исполнительные цепи, чаще выбирают NDR-120-24. Для более нагруженных систем с большим количеством потребителей разумнее использовать NDR-240-24.

Чем отличаются серии HDR, MDR и NDR

При выборе блока питания важно понимать разницу между сериями.

HDR

Серия HDR — это компактные источники питания в пластиковом корпусе. Они удобны для небольших шкафов, простых систем автоматики и задач, где важна экономия места.

Особенности HDR:

• компактный корпус
• установка на DIN-рейку
• защита от КЗ, перегрузки и перенапряжения
• светодиодная индикация питания
• регулировка выходного напряжения
• свободная конвекция воздуха

Для небольших шкафов часто используют HDR-60-24. Это хороший вариант, когда нагрузка невысокая и не требуется большой запас по мощности.

MDR

Серия MDR подходит для задач, где важен контроль состояния питания. У моделей MDR предусмотрен сигнал или контакт DC OK, что удобно для мониторинга работы источника питания.

Такие блоки полезны в системах, где важно понимать, есть ли нормальное выходное напряжение и не пропало ли питание цепей управления.

NDR

Серия NDR — это более мощные промышленные блоки питания в металлическом корпусе. Их выбирают для шкафов автоматики с большим количеством потребителей и более высокой нагрузкой.

Особенности NDR:

• металлический корпус
• мощности до 480 Вт
• выходное напряжение 12В, 24В или 48В
• высокая эффективность
• защита от КЗ, перегрузки и перенапряжения
• удобное подключение
• работа в промышленных условиях

Если нужно запитать полноценный шкаф автоматики, часто выбирают NDR-120-24 или NDR-240-24.

Как выбрать блок питания 24В для шкафа автоматики

Выбор блока питания начинается не с модели, а с нагрузки. Нужно понять, сколько устройств будет питаться от 24В и какой ток они потребляют.

Правильный порядок такой:

1. Составить список всех потребителей 24В.
2. Посмотреть ток каждого устройства.
3. Сложить общий ток.
4. Добавить запас 20–30%.
5. Выбрать блок питания по току и мощности.
6. Проверить условия установки в шкафу.
7. Учесть запас места и охлаждение.

Например, если суммарная нагрузка составляет около 3А, не стоит ставить блок питания ровно на 3А. Лучше выбрать модель с запасом. Для таких задач может подойти NDR-120-24 на 24В и 5А.

Если нагрузка ближе к 7–8А, лучше рассматривать NDR-240-24 на 24В и 10А, чтобы источник питания не работал постоянно на пределе.

Как рассчитать мощность блока питания

Для расчёта используют простую формулу:

P = U × I

Где:

• P — мощность, Вт
• U — напряжение, В
• I — ток, А

Для системы 24В расчёт очень простой.

Например, если нагрузка потребляет 5А:

24В × 5А = 120Вт

Значит, нужен блок питания не менее 120Вт. Но лучше заложить запас 20–30%, особенно если оборудование работает постоянно.

Если в шкафу автоматики нагрузка небольшая — датчики, реле и несколько модулей — можно рассмотреть HDR-60-24. Если суммарный ток выше, лучше перейти на NDR-120-24. Для более крупного шкафа с несколькими группами потребителей подойдёт NDR-240-24.

Почему важен запас по мощности

Блок питания не должен постоянно работать на максимальной нагрузке. Если источник питания выбран «впритык», он сильнее нагревается, быстрее изнашивается и может нестабильно работать при пусковых токах.

Запас нужен для:

• стабильной работы оборудования
• компенсации пусковых токов
• уменьшения нагрева
• продления срока службы
• возможности будущего расширения шкафа

Практически для шкафов автоматики лучше закладывать запас 20–30%. Если система ответственная или планируется расширение, запас может быть больше.

Например, если расчётная нагрузка около 90–100Вт, лучше не выбирать блок питания ровно на 100Вт. В такой ситуации логичнее использовать NDR-120-24. Если нагрузка близка к 170–190Вт, разумнее выбрать NDR-240-24.

На какие характеристики смотреть при выборе

При выборе блока питания 24В для шкафа автоматики важно учитывать не только мощность.

Основные параметры:

• выходное напряжение 24В DC
• номинальный ток
• мощность, Вт
• диапазон входного напряжения
• наличие защит
• эффективность
• температурный диапазон
• способ монтажа
• ширина корпуса
• наличие индикации DC OK
• возможность регулировки выходного напряжения

Если шкаф небольшой и важно сэкономить место, можно выбрать компактный HDR-60-24. Если нужна более высокая мощность и металлический корпус, лучше смотреть в сторону NDR-120-24 или NDR-240-24.

Защиты блока питания

В хорошем шкафу автоматики источник питания должен иметь базовые защиты. Это важно не только для самого блока питания, но и для всего оборудования, которое от него питается.

Желательно, чтобы были:

• защита от короткого замыкания
• защита от перегрузки
• защита от перенапряжения
• защита от перегрева
• индикация состояния питания

В спецификации серий HDR, MDR и NDR указаны защиты от короткого замыкания, перегрузки и перенапряжения. Также предусмотрена индикация DC OK и регулировка выходного напряжения в пределах, предусмотренных серией.

Когда выбрать HDR-60-24

HDR-60-24 подходит для небольших шкафов автоматики и простых систем, где нагрузка невысокая.

Его можно рассматривать, если нужно запитать:

• несколько датчиков
• небольшую группу реле
• простую цепь управления
• компактный шкаф
• оборудование с невысоким током потребления

Это хороший вариант, когда важны компактность, монтаж на DIN-рейку и базовая надёжность.

Но если в шкафу установлен контроллер, несколько модулей ввода-вывода, датчики, реле и дополнительные цепи, лучше рассмотреть более мощный источник питания.

Когда выбрать NDR-120-24

NDR-120-24 — более универсальное решение для шкафа автоматики. Его часто выбирают, когда нагрузка уже выше, чем у простых цепей управления.

Он подойдёт, если в шкафу есть:

• ПЛК
• модули ввода-вывода
• датчики
• реле
• панель оператора с небольшим потреблением
• сигнальные цепи
• несколько групп нагрузки 24В

Для многих стандартных шкафов автоматики NDR-120-24 является удобной серединой: мощности достаточно для большинства задач, но блок ещё не избыточен по размеру и запасу.

Когда выбрать NDR-240-24

NDR-240-24 стоит рассматривать для более нагруженных шкафов автоматики.

Он подходит, если:

• потребителей 24В много
• есть несколько групп датчиков и реле
• установлены контроллеры и панели оператора
• требуется запас под расширение
• оборудование работает постоянно
• важна стабильность питания при нагрузке

Такой блок питания часто выбирают для промышленных шкафов, где 24В используется не только для логики, но и для большого количества исполнительных и сигнальных цепей.

Если нагрузка около 5А, обычно достаточно NDR-120-24. Если нужно около 10А или нужен заметный запас, лучше выбрать NDR-240-24.

Типичные ошибки при выборе блока питания 24В

Выбор без расчёта нагрузки

Нельзя выбирать блок питания только «на глаз». Нужно сложить ток всех потребителей.

Отсутствие запаса

Если источник питания работает на пределе, он сильнее греется и быстрее изнашивается.

Игнорирование пусковых токов

Некоторые устройства при включении кратковременно потребляют больше тока, чем в рабочем режиме.

Неправильное размещение в шкафу

Блок питания должен охлаждаться. Нельзя устанавливать его вплотную к сильно нагревающимся устройствам без вентиляционного зазора.

Слишком слабый блок для будущего расширения

Если шкаф автоматики может дорабатываться, лучше сразу заложить запас по мощности.

Пример подбора блока питания 24В

Допустим, в шкафу автоматики установлены:

• контроллер
• несколько модулей ввода-вывода
• 10 датчиков
• 6 промежуточных реле
• сигнальные лампы

После расчёта получилось, что суммарная нагрузка составляет около 3,5–4А.

В таком случае блок питания на 24В и 5А будет разумным выбором. Здесь можно рассмотреть NDR-120-24.

Если позже планируется добавить ещё модули, датчики или дополнительные релейные цепи, лучше сразу рассмотреть NDR-240-24, чтобы не менять источник питания при модернизации шкафа.

Какой блок питания 24В выбрать

Если коротко:

• для небольшого шкафа и малой нагрузки — HDR-60-24
• для стандартного шкафа автоматики — NDR-120-24
• для более мощной системы и запаса по току — NDR-240-24

Главное — не выбирать только по названию модели. Нужно рассчитать нагрузку, добавить запас и проверить условия установки.

Где купить блок питания 24В для шкафа автоматики

После расчёта нагрузки можно выбрать подходящую модель в каталоге источников питания.

Частые вопросы

Какой блок питания 24В выбрать для шкафа автоматики?

Сначала нужно рассчитать суммарный ток всех потребителей 24В, затем добавить запас 20–30%. Для малых шкафов может подойти HDR-60-24, для стандартных — NDR-120-24, для более мощных — NDR-240-24.

Можно ли ставить блок питания без запаса?

Нежелательно. Если блок питания работает на пределе, он сильнее нагревается и может быстрее выйти из строя.

Что лучше: 5А или 10А?

Если нагрузка до 3–4А, обычно достаточно блока на 5А. Если нагрузка ближе к 7–8А или планируется расширение, лучше выбрать блок на 10А.

Зачем нужна индикация DC OK?

Индикация DC OK показывает, что на выходе блока питания есть нормальное напряжение. Это удобно при обслуживании и диагностике шкафа автоматики.

Можно ли использовать один блок питания на весь шкаф?

Да, если хватает мощности и правильно организовано распределение питания. Но в ответственных системах иногда разделяют питание контроллера, датчиков и исполнительных цепей.

Итог

Блок питания 24В для шкафа автоматики нужно выбирать не только по напряжению, но и по реальной нагрузке, запасу мощности, условиям установки и требованиям к надёжности.

Для небольших шкафов подойдёт HDR-60-24. Для большинства стандартных задач можно рассмотреть NDR-120-24. Если в шкафу много потребителей 24В или нужен запас под расширение, лучше выбрать NDR-240-24.

Правильно подобранный источник питания обеспечивает стабильную работу автоматики, снижает риск сбоев и продлевает срок службы оборудования.
